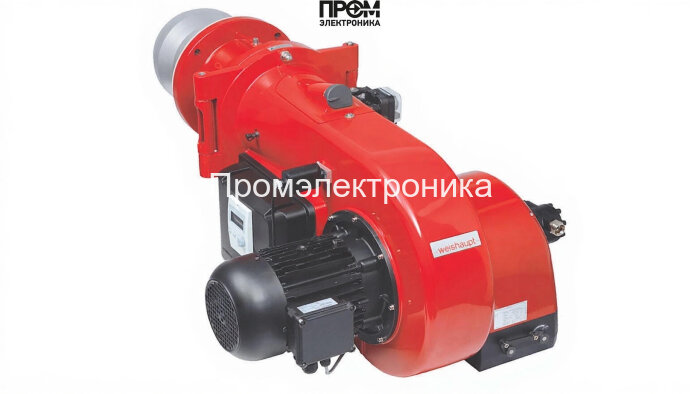

Газовая горелка Weishaupt WM-G 20/3-A, DN 125 (исп. ZM) — техническое описание

Техническое описание предназначено для инженеров и специалистов по эксплуатации котельных. Горелка Weishaupt WM-G 20/3-A с номинальным диаметром DN 125 и прогрессивной схемой управления рассчитана на мощность от 350 до 2600 кВт и обеспечивает точную модуляцию подачи топлива при эксплуатации в диапазоне температур от −15 до +40 °C. Конструкция ориентирована на высокую эксплуатационную надёжность, простоту обслуживания и интеграцию в автоматизированные теплоэнергетические схемы.

Ключевые характеристики

• Тип: газовая прогрессивная горелка (исполнение ZM)
• Диапазон мощности: 350–2600 кВт
• Номинальный диаметр фланца: DN 125
• Длина пламенной трубы: 231 мм (стандартное исполнение)
• Электропитание: 220/380 В, электродвигатель 4100 Вт
• Потребляемая электрическая мощность: 70–180 Вт
• Рабочее давление рампы: 9–21 мбар; противодавление: −2…13 мбар
• Вес: 97 кг; габариты: 124.1 × 75 × 56.5 см

Конструкция и состав (основные узлы)

Система горелки сформирована из модульных блоков для быстрой диагностики и замены. Основные детали, из которых состоит горелка:

• топливный насос (функция подачи и дозирования топлива в рампу);
• форсунки и сопловая группа (обеспечивают распыление и стабилизацию факела);
• клапан газовый (основной запорный и предохранительные клапаны);
• серво-привод (сервопривод) для механической модуляции заслонок и дозирования воздуха/газа;
• датчик пламени — оптический/ионный контроль присутствия пламени и сигнализация отказа;
• электроды зажигания и контроля — надёжный источник искры и контроль искрового разряда;
• трансформатор розжига — высоковольтный источник для электродов;
• топочный автомат — блок управления запуском, блокировками и последовательностью розжига;
• реле давления — монитор давления газа и аварийные блокировки при отклонениях.

Особенности эксплуатации и преимущества

• Прогрессивная модуляция обеспечивает экономию топлива и точное поддержание тепловой нагрузки.
• Модульная архитектура облегчает сервис: доступ к форсункам, электродам и приводам без демонтажа головки.
• Устойчивость к противодавлению до 13 мбар позволяет устанавливать горелку на современные паровые и водогрейные котлы.
• Совместимость с системами автоматизации котельно — проста интеграция топочного автомата и датчиков.

Техническое обслуживание

Регламент включает плановую проверку сервоприводов, очистку форсунок и пламенной трубы, контроль состояния электродов и трансформатора розжига, проверку датчика пламени и срабатывания реле давления. При регулярной диагностике срок службы узлов существенно увеличивается, а риск аварий — снижается.

Weishaupt WM-G 20/3-A — решение для профессионалов, которым важны точность регулирования, безопасность и удобство сервисного обслуживания.
