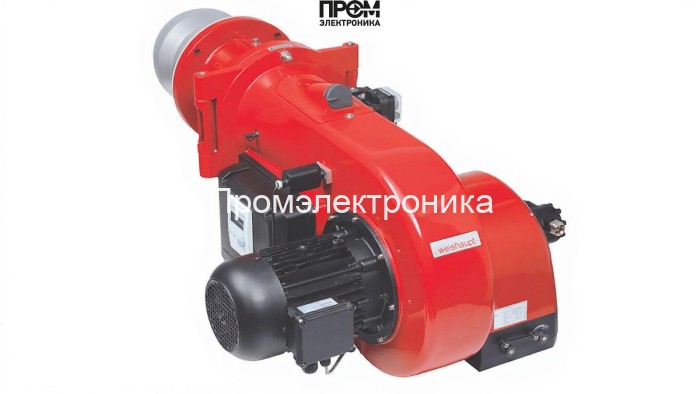

Газовая горелка Weishaupt WM-G 20/3-A (DN 100, исп. ZM-3LN) — техническое описание

Данный документ представляет собой техническое описание газовой горелки Weishaupt WM-G 20/3-A, оптимизированное под требования SEO 2026 года и ориентированное на инженеров по теплоэнергетике, сервисных инженеров и проектировщиков котельных. Устройство рассчитано на диапазон мощностей 350–2000 кВт, применяется в промышленных и коммунальных котельных с фланцем DN 100 и пламенной трубой длиной 320 мм.

Ключевые характеристики

• Модель: Weishaupt WM-G 20/3-A, исполнение ZM-3LN
• Мощность: 350–2000 кВт
• Фланец: DN 100, пламенная труба 320 мм
• Электропитание: 220/380 В, электродвигатель 4500 Вт
• Рабочие условия: -15…+40 °C, противодавление до 12 мбар
• Вес и габариты: 100 кг, 133×75×57.3 см

Конструкция и основные узлы

Горелка спроектирована как модульная система с доступом к узлам обслуживания через сервисные люки. Конструкция обеспечивает простую интеграцию с системами автоматики котла и позволяет быстро производить замену критичных компонентов.

• Топливный насос — обеспечивает стабильную подачу газа к рампе, снабжён системой регулирования расхода и защиты от гидроудара.
• Датчик пламени — фото/ионный сенсор для быстрого детектирования нестабильного горения и предотвращения аварийных ситуаций.
• Топочный автомат — программируемый контроллер с функцией последовательного розжига, самодиагностики и интерфейсом для внешней SCADA/PLC интеграции.
• Трансформатор розжига — высоковольтный блок, формирующий стабильную искру на электроды при запуске, рассчитан на длительную цикличность включений.
• Реле давления — контроль минимального и максимального давления в газовой рампе, с аварийной остановкой при выходе параметров за пределы.
• Форсунки — регулируемые распылители топлива, выполнены из коррозионно-стойких материалов для точной модуляции факела в широком диапазоне мощности.
• Сервопривод — электро-привод для заслонок подачи воздуха и топлива, обеспечивает плавное и программируемое регулирование мощности.
• Клапан — двухступенчатая арматура безопасности с электроприводом, включает запорные и предохранительные элементы по ПБ.
• Электроды — износостойкие электроды зажигания и ионизации с унифицированным креплением для оперативной замены.

Эксплуатация и обслуживание

• Плановые проверки: визуальный осмотр головы сгорания, очистка пламенной трубы и проверка форсунок не реже одного раза в сезон.
• Контроль параметров: проверка давления на рампе, состояния реле давления и функционала датчика пламени при вводе в эксплуатацию и после планового ТО.
• Рекомендации по модернизации: интеграция топочного автомата с системой управления котла для оптимизации горения и снижения выбросов.

Преимущества и область применения

• Высокая надёжность и простота сервисного обслуживания;
• Широкий диапазон модуляции мощности — адаптация к переменным нагрузкам;
• Совместимость с промышленными котлами DN 100 и системами автоматики;
• Оптимизированная конструкция форсунок и системы подачи воздуха для уменьшения выбросов.

Weishaupt WM-G 20/3-A — технически зрелое решение для монтажников и проектировщиков котельных, обеспечивающее безопасный розжиг, точную регулировку и длительный ресурс основных узлов при соблюдении регламентных работ.
