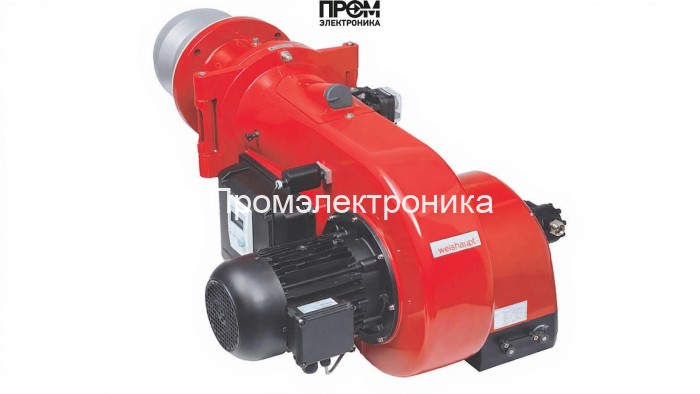

Газовая горелка Weishaupt WM-G 20/3-A (исп. ZM-LN) — техническое описание

Техническая спецификация и обзор конструкции горелки Weishaupt WM-G 20/3-A — промышленного модуля для котельных и технологических установок. Конструкция ориентирована на долговременную работу в диапазоне мощностей 300–2000 кВт, обеспечивает стабильность горения при давлениях газовой рампы 114–281 мбар и противодавлении от -2 до 10 мбар. Корпус и основные узлы спроектированы для эксплуатации при температуре от -15 до +40 °C.

Ключевые эксплуатационные параметры

• Мощность: 300–2000 кВт;
• Электропитание: 220/380 В, электродвигатель 4100 Вт;
• Потребляемая мощность (управление): 95–410 Вт;
• Длина пламенной трубы: 272 мм, тип – стандартный;
• Габариты: 128.2 × 72.9 × 56.5 см, вес 86 кг;
• Присоединение: Rp 1".

Комплектующие и состав горелки

Модульная архитектура позволяет быстро заменять сервисные узлы и обеспечивает спектр контроля и безопасности. Основные элементы, формирующие рабочий цикл горелки:

• топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки при заданном давлении;
• датчик пламени — оптический/ионный контроль наличия горения и сигнализация отказа;
• топочный автомат — логический блок управления циклом розжига, модуляции и защиты;
• трансформатор розжига — источник высокого напряжения для электрического поджига электродами;
• реле давления — обеспечивает автоматическое отключение при выходе параметров за пределы нормы;
• форсунки — формируют факел и обеспечивают оптимальное смешение топлива и воздуха;
• серво-привод (сервопривод) — точная модуляция расхода воздуха и топлива для прогрессивного режима;
• клапан — газовый запорный элемент с высоким ресурсом и быстродействием;
• электроды — проводят искровой поджиг и контролируют стабильность розжига.

Надежность, обслуживание и соответствие задачам

• Прогрессивная модуляция позволяет снизить выбросы и оптимизировать КПД.
• Сервисные точки и модульные узлы упрощают регламентное обслуживание и быструю замену деталей.
• Рекомендованный интервал проверок: визуальный и функциональный контроль каждые 1000–2000 моточасов.

Weishaupt WM-G 20/3-A — технически выверенное решение для промышленных котельных и технологических систем, где критичны надежность управления горением, безопасность и простота интеграции в существующие схемы автоматики.
