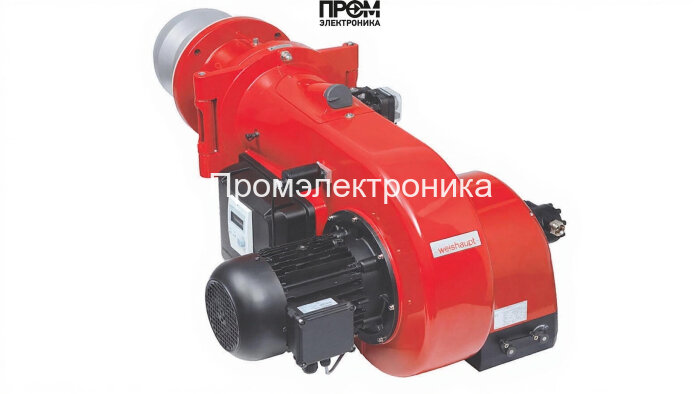

Техническое описание газовой горелки Weishaupt WM-G 20/3-A (исп. ZM-LN)

Предлагаемое техническое описание предназначено для инженеров и монтажников. Горелка Weishaupt WM-G 20/3-A ориентирована на промышленное применение и обеспечивает стабильную отдачу тепла в диапазоне 300–2000 кВт при минимальных эксплуатационных затратах и высокой повторяемости регулировки.

Ключевые конструктивные узлы и функциональные элементы

• Топливный насос — обеспечивает дозированную подачу газа к рампе, плавная регулировка расхода в прогрессивном исполнении.
• Датчик пламени — фотоэлектрический или ионизационный датчик для гарантии мониторинга горения и безопасного отключения при потухании.
• Топочный автомат — блок управления последовательностью пуска/остановки, реализует логику предвентиляции, розжига и контроля.
• Трансформатор розжига — генератор высокого напряжения для образования искрового разряда на электродах.
• Реле давления — контролирует давление воздуха/газа и блокирует подачу топлива при отклонениях от заданных параметров.
• Форсунки — обеспечивают оптимальное распыление газовой смеси для устойчивого факела и минимизации эмиссии.
• Сервопривод — исполнительный механизм для точного позиционирования заслонок и регулировки подачи воздуха/газа.
• Клапан (основной запорный и предохранительный) — обеспечивает надёжное отсечение топлива при авариях и в рабочем цикле.
• Электроды — формируют искровой зазор для инициирования пламени, размещены в головке сгорания и рассчитаны на длительный ресурс.

Технические характеристики и эксплуатационные параметры

• Диапазон мощности: 300–2000 кВт — обеспечивает совместимость с крупными котловыми установками.
• Длина пламенной трубы: 272 мм, тип — стандартная; соединение Rp 1 1/2".
• Электропитание: 220/380 В; электродвигатель вентилятора 4100 Вт; потребляемая мощность 95–410 Вт.
• Рабочая температура: от −15 до +40 °C; противодавление: −2 … 10 мбар; давление газа на рампе: 46–163 мбар.
• Уровень шума: 85 дБ; масса: 86 кг; габариты: 128.2×72.9×56.5 см.

Монтаж, наладка и обслуживание

• Модульная конструкция упрощает замену узлов: форсунок, электродов, трансформатора розжига и сервоприводов.
• При пусконаладке обязательно калибровать реле давления и проверять работу датчика пламени согласно регламенту.
• Рекомендуемые интервалы осмотров: проверка головки сгорания и форсунок 6–12 мес.; контроль изоляции и состояния электродвигателя — при каждом ТО.

Weishaupt WM-G 20/3-A — технически выверенное решение для промышленных котельных: сочетание прогрессивного управления, модульности и подтверждённых характеристик обеспечивает экономичную и безопасную эксплуатацию в современных энергетических системах.
