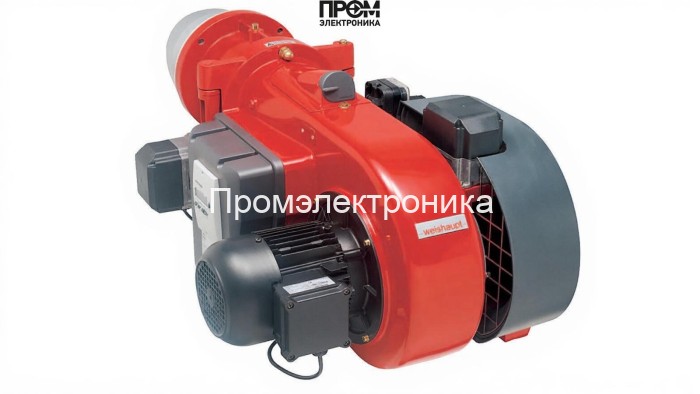

Газовая горелка Weishaupt WM-G 10/4-A, DN 80 — техническое описание для проектировщиков и сервисных инженеров

Компактная и модульная газовая горелка Weishaupt WM-G 10/4-A (DN 80) разработана для промышленных и коммунальных котельных, где критичны надёжность, точность модуляции и простота техобслуживания. Модель обеспечивает рабочий диапазон мощности 110–1250 кВт при стандартной длине пламенной трубы 224 мм. Техническое решение ориентировано на длительную непрерывную эксплуатацию и интеграцию в автоматизированные схемы управления 220/380 В.

Ключевые эксплуатационные параметры

• Тип топлива: газовая
• Диапазон мощности: 110–1250 кВт
• Номинальный диаметр присоединения: DN 80
• Электропитание: 220/380 В; электродвигатель: 1810 Вт
• Потребляемая мощность: 65–370 Вт; вес: 56 кг
• Рабочая температура: −15…+40 °C; противодавление: −2…10 мбар

Конструктивные узлы и составные детали

Горелка выполнена в технико-конструктивной компоновке, обеспечивающей быстрый доступ к обслуживаемым элементам. В состав устройства входят следующие основные компоненты:

• топливный насос — обеспечивает стабильную подачу газа в рампу и компенсирует перепады давления в магистрали;
• датчик пламени — оптический/ионный датчик контроля наличия устойчивого факела;
• топочный автомат — модуль управления модуляцией и защитой, реализует последовательность розжига и блокировок;
• трансформатор розжига — обеспечивает надежную искровую систему и корректные параметры зажигания;
• реле давления — контроль давления в газовой рампе и сигнализация отклонений от заданного диапазона 9–18 мбар;
• форсунки — высокоточные сопла, формирующие стабильную структуру факела в соответствии с мощностными режимами;
• сервопривод — исполнительный механизм для регулировки подачи воздуха/газа и точной модуляции мощности;
• клапан — запорный и предохранительный клапаны в газовой цепи, обеспечивающие безопасность при авариях;
• электроды — электроды розжига и контроля пламени, рассчитанные на длительный ресурс в промышленных режимах.

Технический профиль и рекомендации по интеграции

Для корректной интеграции в котельные стенды рекомендуется предусмотреть системы фильтрации и подогрева автоматики при работе на открытом воздухе, обеспечить доступ для периодической проверки головы сгорания и форсунок. Настройка топочного автомата должна проводиться с учётом динамики нагрузки и требуемой точности модуляции, а проверка реле давления и электрических соединений — по регламенту производителя.

Преимущества решения

• широкий диапазон регулирования мощности и высокая повторяемость рабочих режимов;
• удобство обслуживания за счёт модульного доступа к узлам;
• совместимость с промышленной автоматикой 220/380 В и стандартными интерфейсами управления;
• экономичная эксплуатация при низком энергопотреблении и продуманной системе контроля пламени.

Weishaupt WM-G 10/4-A — оптимальный выбор для промышленных водогрейных и паровых котлов с фланцевым присоединением DN 80 и требованием к стабильному точному теплоотдаче в диапазоне 110–1250 кВт.
