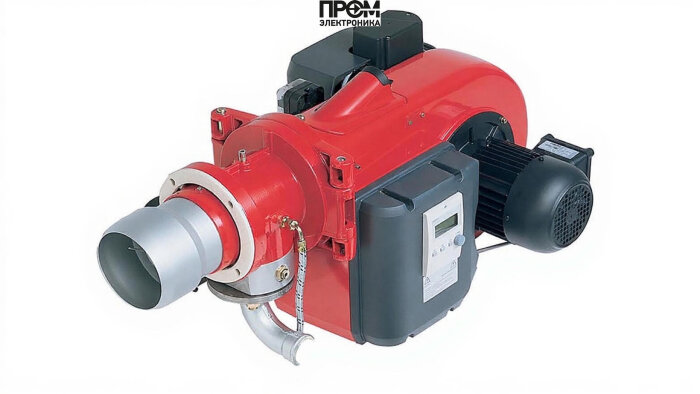

Техническое описание газовой горелки Weishaupt WM-G 10/4-A (исп. ZMI)

Предлагаемая горелка Weishaupt WM-G 10/4-A — промышленный модуль для стационарных котлов и технологических печей, спроектированный для надежной длительной работы в диапазоне мощностей 60–1250 кВт. Описание составлено в техническом стиле с акцентом на конструктивные узлы, эксплуатационные параметры и ключевые этапы обслуживания. Конструкция обеспечивает высокую точность дозирования топлива и устойчивость факела при переменных режимах нагрузки.

Краткие паспортные данные

• Мощность: 60–1250 кВт
• Питание: 220/380 В
• Электродвигатель нагнетателя: 1810 Вт
• Потребляемая электрическая мощность: 140–445 Вт
• Длина пламенной трубы: 224 мм
• Давление рампы: 62–247 мбар; противодавление −2…10 мбар
• Габариты (Д×Ш×В): 105.7×58.6×44.5 см; масса: 56 кг
• Уровень шума: 83 дБ; рабочая температура: −15…40 °C

Конструкция и составные узлы

Модель выполнена как модульный блок, допускающий демонтажные операции и быструю замену расходных элементов. В состав горелки входят следующие основные детали и контрольные элементы:

• Топливный насос — обеспечивает стабильную подачу газа на рампу и поддерживает требуемое давление в диапазоне 62–247 мбар; снабжен уплотнениями для минимизации утечек.
• Датчик пламени — оптический/ионный контроллер, фиксирует наличие устойчивого факела и блокирует подачу топлива при ошибке розжига.
• Топочный автомат — логический контроллер запуска/остановки с последовательностью предварительного продува, розжига и мониторинга состояния.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, гарантирует надежное образование искрового разряда при любых рабочих условиях.
• Реле давления — контроль давления рампы и аварийная блокировка при отклонениях от допустимых значений.
• Форсунки — сменные распылители, обеспечивающие требуемую геометрию факела и стабильность эмиссии; подбираются под рабочий диапазон мощности.
• Сервопривод — механизм регулирования положения заслонок/клапанов для пропорциональной подачи воздуха и топлива в режиме прогрессивного управления.
• Клапан — запорный и предохранительный клапаны с электрическим приводом для управления потоком и аварийного отсечения топлива.
• Электроды — исполняют функцию розжига и контроля ионизационного сигнала; выполнены из жаропрочных материалов для длительного ресурса.

Эксплуатация, безопасность и обслуживание

• Монтаж — фланцевое соединение Rp 1" с контролем моментных затяжек и герметичности.
• Пуск — последовательность: проверка электропитания 220/380 В, проверка давления рампы, продувка, розжиг через трансформатор.
• Техническое обслуживание — периодическая проверка датчика пламени, очистка пламенной трубы, проверка форсунок и реле давления, калибровка сервоприводов и контроль состояния электродвигателя.
• Безопасность — все работы по наладке и ремонту выполнять квалифицированному персоналу, соблюдать требования производителя и действующие нормативы.

Weishaupt WM-G 10/4-A сочетает модульную конструкцию с промышленной надежностью: продуманная компоновка узлов обеспечивает простоту обслуживания и соответствие современным требованиям по управлению горением и снижению выбросов.
