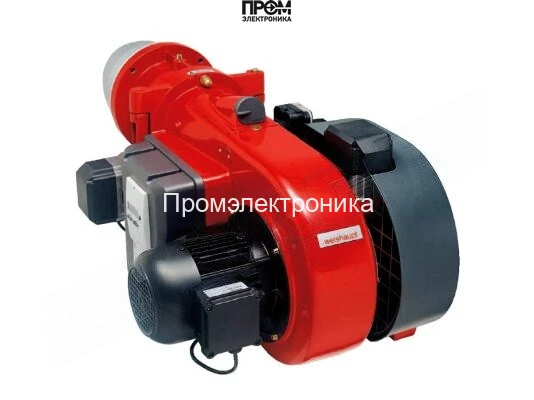

Техническое описание газовой горелки Weishaupt WM-G 10/3-A, DN 65, исп. ZM‑LN

Данное описание представляет конструктивно‑функциональные и эксплуатационно‑технические характеристики горелки Weishaupt WM‑G 10/3‑A (DN 65) в исполнении ZM‑LN. Решение ориентировано на промышленные и коммунально‑бытовые котельные, где требуются низкие выбросы NOx, точная модуляция мощности и интеграция в современные системы управления. Ниже изложены ключевые узлы, их назначение и рекомендации по эксплуатации, оформленные в строгом техническом стиле.

Конструктивные узлы и состав горелки

• Топливный насос — обеспечивает стабильную подачу газа/смеси при изменении противодавления и служит базой для точной модуляции расхода топлива.
• Датчик пламени (ионизационный электрод) — непрерывный мониторинг наличия горения, быстрый переход в аварийный режим при потере пламени.
• Топочный автомат (цифровой менеджер горения) — управляет последовательностью розжига, модуляцией, диагностикой и интерфейсом связи (включая eBUS/BMS).
• Трансформатор розжига — формирует искровой разряд для первичного воспламенения в фланцевой головке сгорания.
• Реле давления — контролирует подачу воздуха/газа и предотвращает работу при недопустимых перепадах давления.
• Форсунки и газовая рампа DN 65 — обеспечивают равномерное распределение топлива по сечению пламенной трубы, оптимизированы для прогрессивной модуляции 120–900 кВт.
• Сервопривод — обеспечивает точное перемещение дроссельных и запорных органов при модуляции и заданных профилях нагрузки.
• Клапан (запорный/предохранительный) — многокамерная система запирания топлива с электромагнитным и ручным управлением для аварийной блокировки.
• Электроды контроля и розжига — комплект расположенных в головке сгорания элементов для реализации надежного старта и стабильной работы пламени.

Технические параметры и эксплуатация

• Диапазон мощности: 120–900 кВт, плавная прогрессивная модуляция для снижения цикличности включений.
• Электропитание: 220 В; интегрированный менеджер обеспечивает защиту от перенапряжений и самодиагностику.
• Длина пламенной трубы: 197 мм; номинальный диаметр фланца DN 65.
• Рабочий диапазон противодавления: −2…8 мбар; предусмотрены реле давления и контрольно‑регулирующие органы для стабильной работы.
• Условия эксплуатации: −15…+40 °C, закрытые помещения с притоком чистого воздуха.

Обслуживание и рекомендации по безопасности

• Плановые проверки: осмотр форсунок, чистка пламенной трубы и вентилятора, проверка трансформатора розжига и электродов раз в 6–12 месяцев.
• Перед пуском: проверка герметичности газовой рампы, испытание реле давления и корректность сигналов датчика пламени.
• При интеграции в BMS: обеспечить корректную адресацию менеджера горения и контроль аварийных сигналов от клапанов и реле давления.
• В случае отказа одного из узлов (насос, сервопривод, трансформатор) — немедленная блокировка подачи топлива и сервисная диагностика с использованием логов менеджера горения.

Weishaupt WM‑G 10/3‑A в исполнении ZM‑LN сочетает энергоэффективность, широкую фунциональность автоматических блоков и набор ответственных компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды), что обеспечивает надежную работу в системах отопления и паропроизводства при строгих экологических требованиях и современном энергетическом менеджменте.
