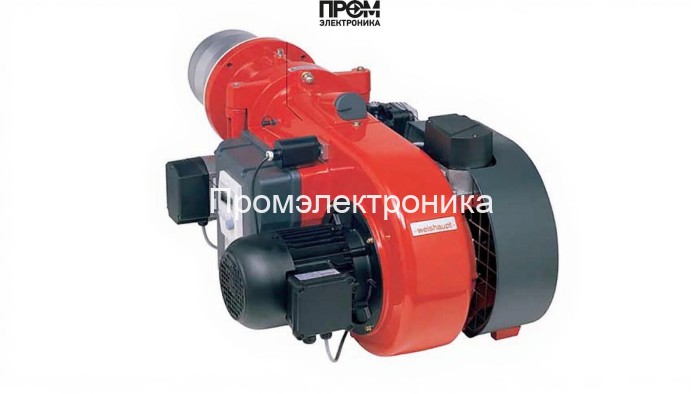

Газовая горелка Weishaupt WM‑G 10/2‑A, исп. ZM‑LN — техническое описание

Предлагаемая горелка Weishaupt WM‑G 10/2‑A — промышленное решение для паровых и водогрейных котлов с диапазоном мощности 75–630 кВт. Описание выполнено в строгом техническом стиле с фокусом на конструктивные узлы, эксплуатационные параметры и интеграцию в современные системы отопления. Текст оптимизирован под SEO 2026 года: включены целевые запросы, структурированные заголовки и семантические списки для повышения видимости в поисковых системах.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность: 75–630 кВт
• Длина пламенной трубы: 143 мм (стандартная)
• Электропитание: 220 / 380 В
• Электродвигатель: 1060 Вт; потребляемая мощность 55–300 Вт
• Рабочая температура: от −15 до +40 °C
• Противодавление: −2 … 7 мбар; давление рампы: 17 … 55 мбар

Конструкция и основные узлы

Модульная конструкция обеспечивает простоту монтажа и обслуживание. Горелка состоит из набора ключевых агрегатов, ответственных за подачу топлива, формирование пламени и управление процессом горения.

• Топливный насос — обеспечивает стабильную подачу газовой смеси и поддержание заданного давления на рампе.
• Датчик пламени — контролирует наличие и стабильность факела, интегрируется с системой безопасности.
• Топочный автомат — исполнительный блок автоматики, реализующий алгоритмы розжига, контроля и аварийного отключения.
• Трансформатор розжига — формирует запальную искру для инициации горения на электрoдах.
• Реле давления — защищает систему от отклонений давления в топочной камере и на рампе.
• Форсунки — обеспечивают точное распыление газовой смеси и оптимизацию смеси для минимизации выбросов.
• Сервопривод — регулирует положение клапанов и заслонок для модуляции мощности и экономии топлива.
• Клапан (запорный/регулирующий) — обеспечивает герметичность и точную регулировку подачи топлива.
• Электроды — рабочие элементы системы поджига и контроля пламенной формы.

Эксплуатация и техническое обслуживание

• Плановые проверки датчика пламени, реле давления и трансформатора розжига — минимально раз в квартал при интенсивной эксплуатации.
• Очистка форсунок и топочной головы, контроль герметичности клапанов и состояния электродвигателя.
• Проверка параметров рампы (17–55 мбар) и противодавления (−2…7 мбар) перед пуском.

Вывод

Weishaupt WM‑G 10/2‑A, исп. ZM‑LN представляет собой надёжный комплексный модуль для промышленных котельных: широкая мощностная линейка, модульная компоновка ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и адаптация к современным требованиям энергоэффективности и экологического нормирования.
