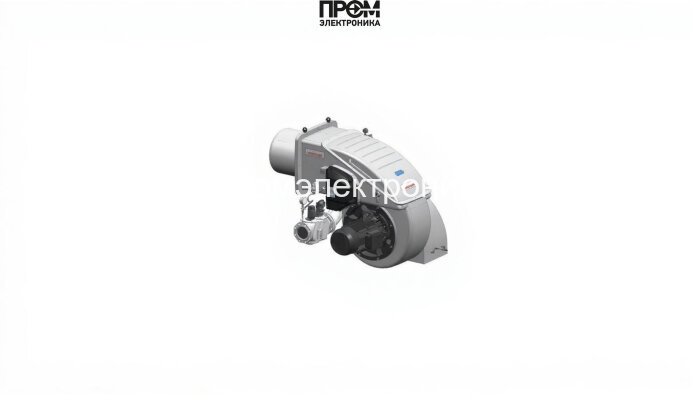

Газовая горелка Weishaupt WKmono-G 80/2‑A (исп. ZM‑VSF DN125) — техническое описание и состав узлов

Данное описание подготовлено в техническом стиле с акцентом на функциональные узлы, конструктивные особенности и эксплуатационные параметры горелки Weishaupt WKmono‑G 80/2‑A. Модель представляет собой моноблочную газовую горелку для промышленных котлов с номинальным патрубком DN125 и диапазоном мощности от 2 200 до 17 000 кВт. Конструкция ориентирована на надёжную работу при противодавлении от −2 до 30 мбар и обеспечивает стабильный режим горения при переменных нагрузках.

Ключевые функциональные блоки

• Топливный насос — обеспечивает стабильную подачу газа к системе форсунок и поддерживает требуемое избыточное давление в газовом тракте.
• Датчик пламени — электронный элемент контроля устойчивости горения, совместимый с ION/QRI/QRA‑73, обеспечивает быстрый отказ при пропадании пламени.
• Топочный автомат — блок управления W‑FM100/200, реализует логику розжига, мониторинга и аварийной блокировки; поддержка eBus/Modbus и модулей связи.
• Трансформатор розжига — обеспечивает высоковольтный импульс для электродов и гарантирует надёжный поджог смеси при старте.
• Реле давления — контроль противодавления и защитные функции при превышении допустимых значений, синхронизируется с блоком управления.
• Форсунки — дозирующие элементы газового тракта, адаптированы под природный и сжиженный газ с возможностью тонкой модуляции подачи.
• Сервопривод — механический исполнитель для регулирования заслонок и модуляции подачи воздуха и топлива.
• Клапан — запорная и аварийная арматура в газовой линии, снабжённая штатными приводами и датчиками положения.
• Электроды — рабочие элементы системы розжига и ионизации, выполнены из материалов стойких к коррозии и высокой температуре.

Технические преимущества и эксплуатация

• Моноблочная конструкция обеспечивает компактность и упрощённый монтаж; поворотный воздухозаборник облегчает интеграцию в топочную камеру.
• Цифровой менеджер горения регулирует соотношение газ/воздух для оптимального КПД и снижения выбросов.
• Поддержка прерывистого и длительного режимов работы, возможность работы с подогретым воздухом до +250 °C.
• Рекомендовано регулярное сервисное обслуживание: проверка датчика пламени, состояния электродов, герметичности газового тракта и работоспособности реле давления.

Горелка Weishaupt WKmono‑G 80/2‑A — решение для промышленных котельных, где требуются высокая управляемость, надёжность и соответствие современным требованиям энергоэффективности и безопасности.
