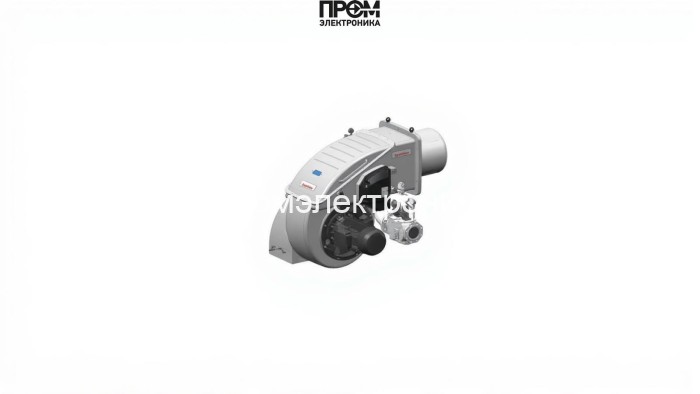

Газовая горелка Weishaupt WKmono-G 80/1-A, DN 100, исп. ZM-NR

Техническое описание газовой горелки Weishaupt WKmono-G 80/1-A, DN 100 (исп. ZM‑NR)

Газовая горелка Weishaupt WKmono-G 80/1-A — промышленная модульная система для работы на природном и сжиженном газе, разработанная с прицелом на энергоэффективность и минимальные выбросы. Модель DN 100 обеспечивает диапазон мощности 1 200–13 000 кВт при длине пламенной трубы 425 мм и номинальном противодавлении от −2 до 30 мбар. Конструкция ориентирована на интеграцию в современные котельные и технологические установки с требованиями по автоматизации и удалённому мониторингу.

Комплектующие и ключевые узлы

• Топливный насос — обеспечивает стабильный перепад давления и дозирование газа в смесительный узел; конструктивно адаптирован под рабочие параметры модели.
• Датчик пламени (ION / QRI / QRA) — цифровые и аналоговые варианты с быстрым откликом для контроля устойчивости горения и безопасного отсечения подачи топлива.
• Топочный автомат (менеджер горения W‑FM100/200) — центральный контроллер с диагностикой, журналом ошибок и интерфейсами e‑Bus/Modbus; поддерживает расширения Profibus/LON.
• Трансформатор розжига — обеспечивает надежный ионизационный запуск; рассчитан на цикличный режим работы и интеграцию с системой розжига.
• Реле давления — контроль безопасного рабочего давления в газовводе и автоматическое отключение при отклонениях за пределы допустимых значений.
• Форсунки — высокоточные распылители/распределители газа в головке сгорания, оптимизированные под снижение NOx и равномерное горение.
• Сервопривод — обеспечивает точное управление воздушной заслонкой и дроссельными элементами при переходе между ступенями мощности.
• Клапан — аварийные и рабочие газовые клапаны с быстрой герметизацией и сертификацией для промышленных условий.
• Электроды — элементы розжига и ионизации с длительным ресурсом и простой заменой в полевых условиях.

Технические данные и эксплуатационные особенности

• Диапазон мощности: 1 200–13 000 кВт; класс NOx 3 (исполнение NR).
• Электропитание: 220 В; электродвигатель 44 000 Вт; потребляемая мощность 155 Вт.
• Рабочая температура: −15…+40 °C; относительная влажность ≤ 80 % (без конденсации).
• Вес/габариты: 835 кг; 206 × 173.2 × 166.1 см; шум 97 дБ.

Преимущества и рекомендации

• Модульная архитектура упрощает сервисное обслуживание и замену узлов.
• Цифровая автоматика обеспечивает интеграцию в SCADA/АСУ ТП и удалённый мониторинг параметров.
• Рекомендуется ежегодная проверка датчиков пламени, клапанов, форсунок и трансформатора розжига для обеспечения долговечности и безопасности.

Weishaupt WKmono-G 80/1-A — оптимальное решение для промышленных котельных и технологических процессов, где требуются высокая надёжность, точное управление и соответствие современным экологическим требованиям.
