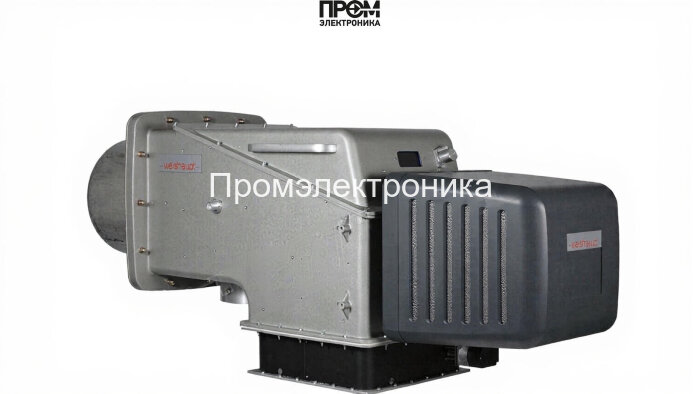

Газовая горелка Weishaupt WKG 70/3-А, DN 80, исп. ZMH-NR

Газовая горелка Weishaupt WKG 70/3‑A, DN 80 — техническое описание и эксплуатационные особенности

Предлагаемая модель Weishaupt WKG 70/3‑A представляет собой промышленную электронно‑модулируемую газовую горелку с диапазоном мощности 1 400–12 000 кВт, рассчитанную на подключение DN 80. Конструкция ориентирована на долговременную эксплуатацию в стационарных котельных и технологических установках с приоритетом экономичности, точного управления горением и минимизации выбросов NOx. Управление реализовано через цифровой менеджер горения (семейство W‑FM), обеспечивающий адаптивную модуляцию и интеграцию в современные системы автоматизации.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ
• Диапазон мощности: 1 400–12 000 кВт
• Подключение: DN 80, исполнение ZMH‑NR
• Электропитание: 220 В, энергопотребление в рабочем режиме ≈140 Вт
• Класс выбросов NOx: 2 (соответствие EN 676)
• Рабочие условия: температура окружающей среды −15…+40 °C, поддержка подогретого воздуха до +250 °C

Состав и основные узлы горелки

• Топливный насос — обеспечивает стабильное и дозированное подведение газа к форсункам, выполнен с учётом минимальных пульсаций потока.
• Датчик пламени — оптический/ионный контроль наличия пламени, с быстрым срабатыванием и диагностикой неисправностей.
• Топочный автомат (менеджер горения) — микропроцессорный блок управления модификации W‑FM100/W‑FM200, реализующий логику модуляции, защит и связи (CAN, RS/COM).
• Трансформатор розжига — высоковольтный узел для формирования искрового разряда при запуске, адаптированный к режимам частого пуска.
• Реле давления — контроль дифференциального/входного давления газа и воздуха, обеспечивает блокировки при отклонениях.
• Форсунки — сопловые вставки с оптимизированной геометрией для точного распыления топлива и снижения NOx.
• Сервопривод — электрический привод заслонок и регулирующих клапанов с аппаратной защитой от перегрузок.
• Клапан (газовый электромагнитный/секционный) — многоступенчатая запорная система с аварийными заслонками.
• Электроды — ионизационные и зажигающие электроды для стабильного розжига и контроля горения.

Преимущества и эксплуатация

• Модульная архитектура упрощает сервис и модернизацию: замена отдельных узлов без демонтажа всей горелки.
• Цифровая модуляция снижает расход топлива и обеспечивает стабильную тепловую отдачу при переменных нагрузках.
• Встроенные интерфейсы облегчают интеграцию в BMS/SCADA и дистанционную диагностику, что соответствует требованиям автоматизации 2026 года.
• Рекомендованы регламенты по проверке герметичности клапанов, калибровке датчиков и контролю состояния форсунок для поддержания ресурса узлов.

Газовая горелка Weishaupt WKG 70/3‑A — решение для промышленных котельных и технологических установок, где важны точное управление, безопасность и минимизация выбросов. При проектировании систем отопления и теплообмена учитывайте совместимость с EN 303/EN 676 и требования по удалённому мониторингу для оптимизации работы в современных энергосистемах.
