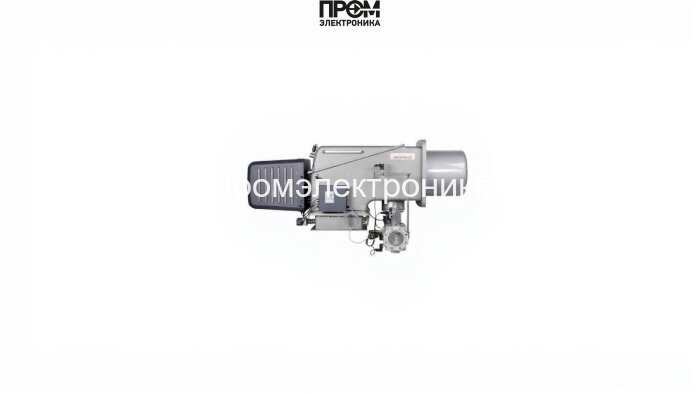

Газовая горелка Weishaupt WKG 70/2-A (DN 80) — техническое описание

Техническое описание предназначено для инженеров и ответственных за эксплуатацию. Газовая горелка Weishaupt WKG 70/2-A — модульный промышленный агрегат для работы на природном и сжиженном газе с диапазоном мощности 1 100–12 000 кВт. Конструкция ориентирована на надёжность, точное управление характеристиками пламени и простоту интеграции в котловые установки. Привод питания — 220 В, потребляемая мощность электроники 140 Вт, тип присоединения — фланец DN 80.

Ключевые технические параметры

• Вид топлива: природный газ (E/LL) и сжиженный газ (B/P).
• Диапазон мощности: 1 100–12 000 кВт, электронная прогрессивная модуляция.
• Электропитание: 220 В, потребление 140 Вт; уровень шума при штатной работе — 83 дБ.
• Габариты и масса: 205.2×78.6×97.8 см, масса ≈ 290 кг; тип соединения DN 80.
• Рабочая температура окружающей среды: от −15 до +40 °C; эксплуатация с нагретым воздухом до +250 °C возможна при корректной интеграции.

Состав и основные узлы горелки

Модульная архитектура обеспечивает быструю диагностику и замену отдельных компонентов. Основные детали горелки включают:

• Топливный насос — обеспечивает стабильное давление газа и подачу в форсунки при всех режимах работы.
• Датчик пламени — оптический/ионизационный модуль для мгновенного контроля наличия горения и безопасного отключения.
• Топочный автомат (менеджер горения) — цифровой блок W‑FM с функциями CAN‑шины, управлением модуляцией и диагностикой ошибок.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига; рассчитан на частые циклы включения.
• Реле давления — интегрированное в систему безопасности для контроля минимального и максимального давления газа/воздуха.
• Форсунки — комплект сменных распылителей, оптимизированных под тип топлива и требуемую геометрию пламени.
• Сервопривод — управляющий исполнительный механизм для регулирования заслонок и газового клапана в режиме модуляции.
• Клапан — многоступенчатая газовая арматура с запорными и предохранительными функциями, включая фильтрацию потока.
• Электроды — электроды розжига и ионизации, выполненные из коррозионно‑стойких сплавов для длительного ресурса.

Эксплуатация, интеграция и техническое обслуживание

• Интеграция с АСУ ТП через стандартные интерфейсы E‑Gate / CAN; поддержка удалённой диагностики и обновления прошивки.
• Регламент: визуальный осмотр и чистка смесительного узла и форсунок каждые 6 месяцев; проверка датчика пламени и калибровка менеджера горения — ежегодно.
• Ремонтопригодность: модульная замена трансформатора розжига, электродов и форсунок без демонтажа корпуса; наличие сервисных наборов снижает время простоя.
• Рекомендации: обеспечить фильтрацию входного газа, заземление электроники и соблюдение монтажных зазоров для отвода тепла.

Weishaupt WKG 70/2-A — решение для промышленных котельных и технологических установок, где требуется высокая точность управления пламенем, надёжность и возможность интеграции в современные системы диспетчеризации.
