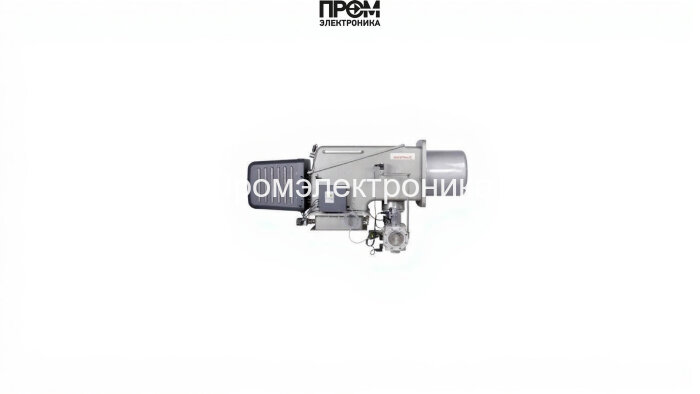

Газовая горелка Weishaupt WKG 70/2-A, DN 65 — техническое описание и состав

Описание подготовлено в строгом техническом стиле для инженеров, проектировщиков и сервисных специалистов. Горелка Weishaupt WKG 70/2-A — электронно-модулируемая промышленная горелочная система с диапазоном мощности 1 100–12 000 кВт, соединение DN 65, питание 220 В, потребляемая мощность 140 Вт. В тексте учтены эксплуатационные характеристики и ключевые узлы, влияющие на безопасность, управляемость и экономичность работы.

Ключевые характеристики (кратко)

• Тип топлива: природный газ (E, LL), сжиженный газ (B, P)
• Мощность: 1 100–12 000 кВт
• Электропитание: 220 В, потребление 140 Вт
• Тип фланца: DN 65
• Уровень шума: 83 дБ
• Рабочая температура: −15…+40 °C
• Габариты: 205.2 × 78.6 × 97.8 см, масса 290 кг
• Комплектация: голова сгорания в комплекте

Состав основных узлов

Дизайн горелки модульный; конструкция обеспечивает быструю замену функциональных блоков и простой доступ при обслуживании. В состав горелки входят следующие основные элементы:

• Топливный насос — обеспечивает стабильное и регулируемое давление подачи газа в форсунки, совместим с системами сжиженного и природного газа.
• Датчик пламени — фото- или ионизационный сенсор для контроля наличия пламени и мгновенного отключения топливоподачи при сбое.
• Топочный автомат — цифровой менеджер горения (W‑FM100/200) с функциями модуляции, самодиагностики и защитных алгоритмов.
• Трансформатор розжига — высоковольтный блок для формирования постоянной и надёжной искры при пуске.
• Реле давления — контролирует давление топливного контура и подаёт сигнал на блок управления при отклонениях от заданных параметров.
• Форсунки — смесительные элементы в голове сгорания, оптимизированные для низких выбросов NOx и равномерного распределения факела.
• Сервопривод — приводы воздушной заслонки и газового дросселя с интерфейсом CAN для точного позиционирования и модуляции мощности.
• Клапан — запорные и регулировочные клапаны с сертификацией безопасности, обеспечивают аварийное перекрытие топлива.
• Электроды — контрольно-разрядные элементы для контроля искрообразования и стабилизации розжига.

Эксплуатация и техобслуживание

• Рекомендуется плановое ТО: проверка состояния датчика пламени, испытание реле давления и трансформатора розжига, очистка форсунок и вентилятора.
• Периодически проводить поверку топочного автомата и калибровку сервоприводов для поддержания КПД и снижения выбросов.
• При внедрении в АСУ ТП использовать интерфейсы CAN/Modbus для удалённого мониторинга и логирования параметров работы.

Преимущества для проекта

• Высокая экономичность за счёт электронной модуляции и точного управления соотношением газ/воздух.
• Повышенная безопасность — многоканальная система контроля пламени и давления.
• Удобство сервисного обслуживания и быстрая интеграция в современные системы автоматики.
