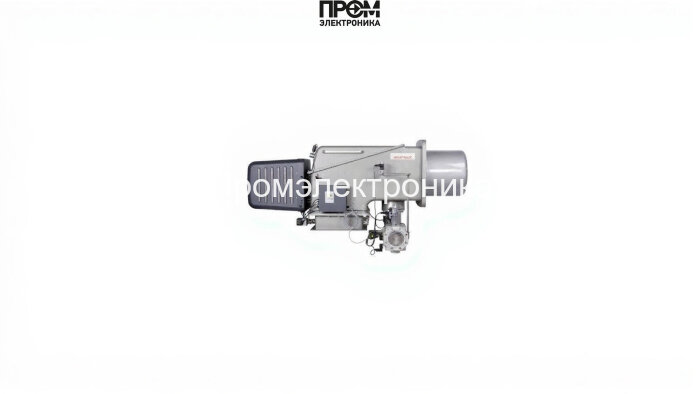

Газовая горелка Weishaupt WKG 70/2‑A, DN 125 — техническое описание и состав

Газовая горелка Weishaupt WKG 70/2‑A спроектирована для промышленных котловых установок и технологических процессов, требующих стабильной тепловой отдачи в диапазоне 1100–12000 кВт. Конструкция ориентирована на высокую эксплуатационную надежность, простоту сервисного обслуживания и соответствие современным экологическим требованиям (низкие выбросы NOx, класс 3). Выполнение ZMH‑LN обеспечивает оптимальную модуляцию пламени и минимизацию выбросов при переменной нагрузке.

Ключевые особенности (SEO 2026)

• Диапазон мощности: 1100–12000 кВт — использование в паровых и водогрейных котлах, воздухонагревателях и технологических печах.
• DN 125 — стандартное фланцевое подключение для промышленных систем.
• Электропитание: 220 В, потребляемая мощность 140 Вт — низкое энергопотребление управляющей электроники.
• Электронно‑модулируемая регулировка — плавная подстройка тепловой выдачи под реальную нагрузку.
• Рабочая температура: −15…+40 °C, вес 290 кг, компактная модульная архитектура.

Конструктивные узлы и основные детали

Горелка состоит из комплектующих промышленного класса, обеспечивающих безопасность розжига, позиционирование топлива и воздуха, а также автоматизированное управление процессом горения:

• топливный насос — обеспечивает стабильную подачу газа и точность дозирования при модуляции;
• датчик пламени — оптический/ионный модуль контроля наличия устойчивого горения;
• топочный автомат (менеджер горения W‑FM 100/200) — реализует логику розжига, контрольной последовательности и защит;
• трансформатор розжига — надежный источник высокого напряжения для электродов на этапе розжига;
• реле давления — контроль над давлением в газовой линии и защитное отключение при отклонениях;
• форсунки — форсированная и дозированная подача газа в смесительную камеру для равномерного горения;
• сервопривод — механизм точной регулировки заслонок и дросселей воздуха/газа;
• клапан — сочетание запорных и предохранительных элементов для аварийного перекрытия топлива;
• электроды — рабочие элементы розжига и ионизационного контроля пламени.

Интеграция, обслуживание и эксплуатация

• Интерфейсы E‑Gate и CAN‑шина для интеграции в АСУ ТП и удалённого мониторинга.
• Рекомендованное ТО: ежегодная проверка головки сгорания, полу‑годовая инспекция вентилятора и сервоприводов, предсезонная проверка электроники и датчиков.
• Эксплуатация — в закрытых отапливаемых помещениях, отсутствие агрессивных паров и крупных механических примесей в воздухе.

Weishaupt WKG 70/2‑A — решение для заказчиков, которым нужна экономичная, экологичная и легко интегрируемая горелочная система с полным набором механизмов безопасности и точным управлением под современные промышленные стандарты.
