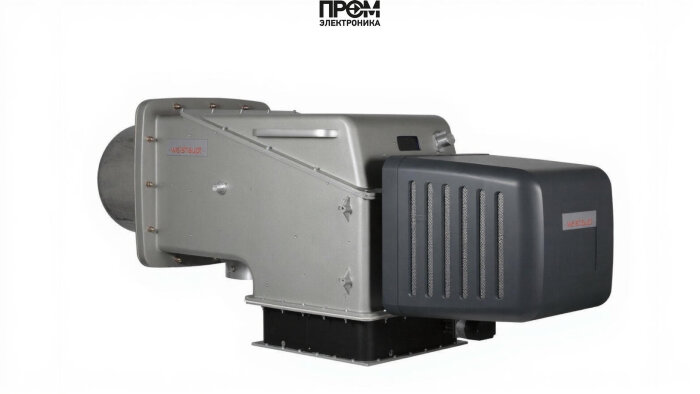

Газовая горелка Weishaupt WKG 70/1‑B, DN 65 — техническое описание и состав узла

Профессиональная газовая модулируемая горелка Weishaupt WKG 70/1‑B (арт. 27773514) представляет собой промышленный теплогенерирующий модуль для паровых и водогрейных котлов, воздухонагревателей и технологических печей. Исполнение ZM‑LN оптимизировано для минимизации выбросов NOx и обеспечивает точное электронное управление процессом горения при диапазоне мощности 1 100–7 700 кВт. Устройство разработано для интеграции в автоматизированные системы управления (BMS/SCADA) и рассчитано на стандартное питание 220 В при потреблении порядка 140 Вт.

Ключевые технические параметры

• Тип топлива: природный и сжиженный газ;
• Мощность: 1 100–7 700 кВт;
• Присоединение: DN 65;
• Питание: 220 В, потребляемая мощность ~140 Вт;
• Уровень шума: 82 дБ; масса: 290 кг; габариты: 203.7×78.6×97.8 см;
• Рабочая температура: +15…+40 °C; исполнение для низких выбросов NOx.

Конструкция и основные компоненты (технически важные узлы)

Горелка выполнена по модульной схеме, что упрощает обслуживание и замену блоков. В состав агрегата входят следующие критические элементы, отвечающие за надежность и безопасность работы:

• топливный насос — обеспечивает стабильное дозирование газовой смеси и поддержание рабочего давления в системе;
• датчик пламени — оптический/ионный элемент контроля наличия пламени для безопасного управления циклом горения;
• топочный автомат (электронный менеджер горения) — реализует модулируемое управление мощностью, защитные алгоритмы и коммуникацию с BMS;
• трансформатор розжига — источник высокого напряжения для инициирования искрового/электрического розжига;
• реле давления — контроль давления в газовой магистрали с функциями аварийного отключения при отклонениях;
• форсунки (распылители) — точная подача и формирование газовоздушной смеси в зоне сгорания;
• сервопривод (воздушной заслонки и регулировки подачи) — обеспечивает динамическую адаптацию подачи воздуха в зависимости от нагрузки;
• клапан — комплекс запорных и предохранительных клапанов газовой системы;
• электроды — элементы розжига и контроля искрового разряда в камере сгорания.

Функциональные возможности и эксплуатационные преимущества

• плавная модуляция мощности для точного соответствия тепловой нагрузке;
• электронное связанное регулирование газ/воздух для оптимизации КПД и снижения эмиссии;
• адаптация к промышленным циклам: пуск/останов, аварийные блокировки, дистанционный мониторинг;
• модульная конструкция гарантирующая оперативную замену топливного насоса, форсунок, блока автоматики и других узлов;
• повышенная безопасность за счет датчиков пламени, реле давления и комплекта газовых клапанов.

Рекомендации по монтажу и обслуживанию

• проводить регулярную проверку герметичности газовой системы и функциональности датчиков;
• периодическая очистка огневой головы и форсунок от отложений для сохранения стабильного факела;
• калибровка топочного автомата и проверка трансформатора розжига при плановых ТО;
• обеспечить доступность сервоприводов и клапанов для оперативного сервиса;
• интеграция с BMS/SCADA рекомендуется с передачей диагностических логов для удалённой аналитики и предиктивного обслуживания.

Данное описание носит технический характер и ориентировано на инженеров по эксплуатации и проектировщиков котельного оборудования. Применение Weishaupt WKG 70/1‑B обеспечивает сочетание высокой мощности, точного управления горением и пониженных выбросов при промышленной эксплуатации.
