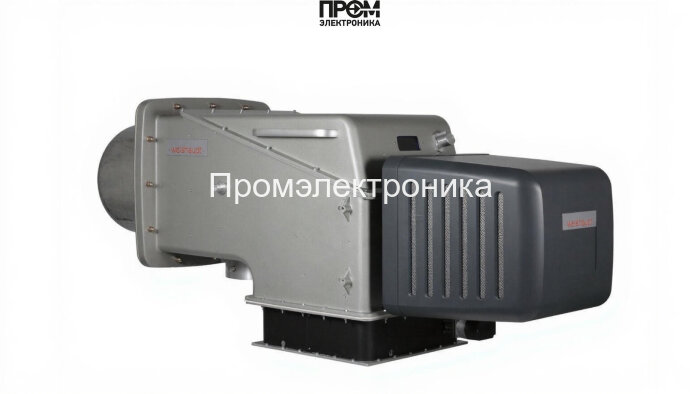

Газовая горелка Weishaupt WKG 70/1-B (DN 150) — техническое описание и состав узлов

Техническое описание предназначено для проектировщиков, сервис-инженеров и закупщиков. Описание фокусируется на конструктивных узлах, рабочих параметрах и особенностях управления горелкой Weishaupt WKG 70/1-B (DN 150, исполнение ZMH‑LN). Текст сформирован в сдержанном техническом стиле с прицелом на SEO 2026: применены целевые ключевые словосочетания и структурированные блоки для улучшения читаемости поисковыми системами.

Ключевые параметры

• Диапазон мощности: 1 100–7 700 кВт;
• Тип топлива: природный/сжиженный газ;
• Питание электроники: 220 В, потребляемая мощность ~140 Вт;
• Тип присоединения: DN 150; рабочая температура: −15…+40 °C;
• Масса и габариты отображены в техпаспорте: масса ≈ 290 кг.

Состав основных узлов и функциональные роли

Модульная архитектура обеспечивает быстрый доступ к сервисным элементам и упрощает замену дефектных модулей. В состав горелки входят критически важные элементы, выполнение и взаимодействие которых гарантирует стабильную работу в диапазоне нагрузок:

• Топливный насос — обеспечивает стабильное давление подачи газа/смеси к форсункам, минимизирует пульсации и поддерживает точность модуляции.
• Датчик пламени — оптический/ионный сенсор для мгновенного определения факта горения и блокировки подачи топлива при его отсутствии.
• Топочный автомат — электронный блок управления с алгоритмами безопасности, последовательности пуска и мониторинга состояния узлов.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивает надёжное поджигание смеси при старте.
• Реле давления — контролирует давление подачи топлива и даёт команды на аварийную остановку при выходе параметров за допуск.
• Форсунки — обеспечивают заданную факельную геометрию и оптимальное соприкосновение газа с потоком воздуха для полного сгорания.
• Сервопривод — управляет положением газового дросселя/клапана при модуляции мощности; гарантирует плавное изменение расхода топлива.
• Клапан (комплект газовых клапанов) — многоступенчатая система запорной и регулирующей арматуры для безопасной подачи и быстрого перекрытия топлива.
• Электроды — электроды розжига и ионизационные электроды для поджига и контроля стабильности пламени.

Особенности управления и обслуживания

• Управление — цифровой менеджер горения с режимами двухступенчатой и электронно‑модулируемой работы, поддержка SCADA и HMI;
• Диагностика — логирование событий, удалённый доступ, встроенные алгоритмы самопроверки датчиков и исполнительных механизмов;
• Техническое обслуживание — стандартные регламенты: проверка датчика пламени и герметичности клапанов при пуске, плановая очистка форсунок и вентилятора, замена изнашиваемых узлов согласно часам наработки.

Weishaupt WKG 70/1-B (DN 150) спроектирована для промышленного применения, где требуются высокая надёжность, точная модуляция мощности и соответствие современным экологическим нормам по NOx. Правильная интеграция указанных узлов и своевременное ТО обеспечат длительную и экономичную эксплуатацию агрегата.
