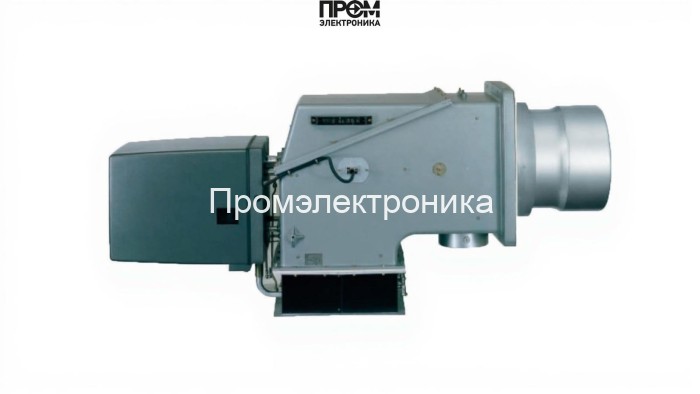

Газовая горелка Weishaupt WKG 70/1‑B, DN 150 — техническое описание и состав узлов

Техническое описание предназначено для специалистов по монтажу, наладке и эксплуатации. Горелка Weishaupt WKG 70/1‑B (DN 150, исполнение ZM‑NR) представляет собой промышленное решение для промышленного и коммунального теплоснабжения с диапазоном тепловой мощности 1100–7700 кВт. Конструкция ориентирована на долговременную эксплуатацию, высокую надёжность автоматики и простоту сервисного обслуживания.

Ключевые технические характеристики

• Тип топлива: природный газ (E/LL) и пропан (B/R).
• Диапазон мощности: 1100–7700 кВт, модулируемое исполнение ZM‑NR.
• Электропитание: 220 В, потребление ~140 Вт.
• Подсоединение: DN 150; уровень шума 82 дБ.
• Рабочий диапазон температур: −15…+40 °C; масса около 290 кг.

Конструкция и состав основных узлов

Модульная архитектура обеспечивает быстрый доступ к функциональным блокам и возможность замены отдельных компонентов без демонтажа корпуса. В состав горелки входят следующие основные детали:

• топливный насос — обеспечивает стабильный подачу газа/смеси при критических перепадах давления;
• датчик пламени — ионизационный/оптический контроллер наличия пламени с быстрым откликом и самодиагностикой;
• топочный автомат (менеджер горения) — логический контроллер W‑FM с последовательностью запуск‑останов, защитами и интерфейсами связи;
• трансформатор розжига — высоковольтный источник для электродов, рассчитанный на длительную работу в импульсном режиме;
• реле давления — блок контроля давления газа с электрическими контактами для блокировок и сигнализации;
• форсунки — высокоточные распылители/сопла для формирования оптимальной газо‑воздушной смеси;
• серводвигатель (сервопривод) — исполнительный механизм для точной установки заслонок и клапанов;
• клапан (газовый запорный/регулирующий) — многосекционный клапанный блок с подпружиненными затворами;
• электроды — заземлённые и изолированные элементы розжига и контроля пламени.

Автоматика, безопасность и эксплуатация

• Электронная логика обеспечивает контроль последовательности операций, диагностические коды и защитные блокировки при отказах датчиков.
• Поддержка двух режимов: ступенчатое и электронно‑модулируемое управление мощностью для экономии топлива и стабильной нагрузки котла.
• Регламент обслуживания: проверки герметичности газовой цепи, чистка головы сгорания, проверка трансформатора розжига и состояния электродов.

Преимущества и область применения

• Высокая энергоэффективность при модуляции, совместимость с SCADA и промышленными системами управления.
• Модульная сервисная конструкция уменьшает время простоя при замене узлов.
• Применима в паровых и водогрейных котлах, теплофикационных и технологических установках.

Описание составлено с учётом технических характеристик и эксплуатационных требований. Для проектного расчёта и подбора запасных частей используйте официальную техническую документацию производителя и рекомендации сервисного партнёра.
