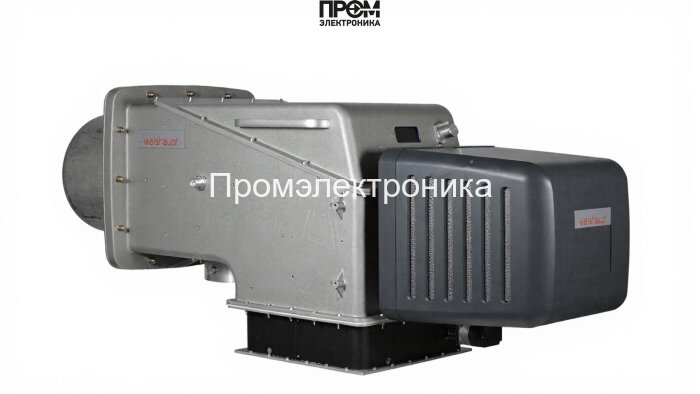

Газовая горелка Weishaupt WKG 70/1‑B, DN 125 — техническое описание

Профессиональная газовая горелка Weishaupt WKG 70/1‑B разработана для промышленных и коммунально‑бытовых теплогенераторов, требующих точной модуляции мощности и устойчивого пламени. Модель выполнена в прогрессивно‑электронном модификации, питается от 220 В, потребляемая мощность блока управления — 140 Вт. Конструкция оптимизирована для удобства сервиса и интеграции в АСУТП: модульный корпус, стандартизированное присоединение DN 125 и цифровые интерфейсы управления.

Ключевые параметры

• Диапазон мощности: 1 100–7 700 кВт — стабильная модуляция в рабочем окне.
• Присоединение: DN 125 — совместимость с типовыми теплообменниками и фланцевыми соединениями.
• Электропитание: 220 В, потребляемая мощность управления: 140 Вт.
• Уровень шумового давления: 82 дБ; масса: 290 кг; габариты: 203.7×78.6×97.8 см.
• Рабочий диапазон по температуре окружающей среды: от −15 до +40 °C; соответствие европейским стандартам безопасности.

Состав и основные узлы горелки

Конструкция WKG 70/1‑B по модульному принципу включает унифицированные сервисные узлы. В описании ниже перечислены основные компоненты, обеспечивающие надёжную и управляемую работу горелочного комплекса:

• Топливный насос — обеспечивает стабильное и дозированное подведение газовой смеси к форсункам при модулирующем режиме.
• Датчик пламени — оптический/ионный контроль наличия пламени с автоматической блокировкой при срыве горения.
• Топочный автомат (менеджер горения) — цифровой контроллер с функциями самодиагностики, логированием и интерфейсом для удалённого мониторинга.
• Трансформатор розжига — высоковольтный модуль для надежного поджига через электроды в условиях изменяющегося давления.
• Реле давления — контроль давления воздуха/топлива с аварийной блокировкой и сигнализацией.
• Форсунки (голова сгорания) — рассчитаны на DN 125, обеспечивают оптимальную распыление и смесообразование газа с воздухом.
• Сервопривод — прецизионный привод воздушной заслонки и газового дросселя с цифровым позиционированием по CAN‑шине.
• Клапан — электромагнитные и/или шаровые запорные элементы с сертифицированной герметичностью для безопасной остановки подачи топлива.
• Электроды — искровые и ионизационные электроды для розжига и контроля качества пламени.

Эксплуатация и техническое обслуживание

• Мониторинг и обслуживание: регулярная проверка герметичности, состояния форсунок и электрических соединений, тесты датчика пламени и реле давления.
• Диагностика: встроенный лог событий упростит анализ отказов и оптимизацию параметров под конкретную систему отопления.
• Интеграция: стандартные интерфейсы позволяют подключение к верхним уровням автоматики и системе удалённого обслуживания.

Weishaupt WKG 70/1‑B соответствует требованиям современного промышленного применения: высокая точность регулирования газ/воздух, модульная архитектура узлов и поддержка цифровых протоколов обеспечивают долговечность, безопасность и экономичность эксплуатации. Для проектирования и подбора опций рекомендуем обращаться к технической документации производителя и официальным дилерам.
