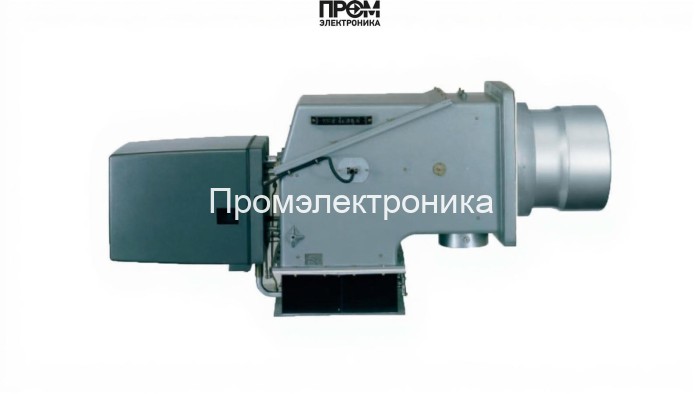

Газовая горелка Weishaupt WKG 70/1-B, DN 125, исп. ZMH

Газовая горелка Weishaupt WKG 70/1-B, DN 125 — техническое описание и состав узлов

Weishaupt WKG 70/1-B (DN 125) — промышленная газовая горелка, спроектированная для стабильной работы на природном газе и пропане в диапазоне мощности 1100–7700 кВт. Модульная конструкция обеспечивает удобство монтажа, быстроту обслуживания и интеграцию в современные АСУ ТП через CAN/eBus. Конструкция адаптирована под требования EN303 и EN676, что делает устройство применимым в котельных, теплогенераторах и технологических печах, где требуется высокая точность регулирования и надёжность автоматики.

Ключевые технические параметры

• Диапазон мощности: 1100–7700 кВт
• Поддерживаемые топлива: природный газ (E/LL) и пропан (B/P)
• Электропитание: 220 В, потребление ≈140 Вт
• Тип соединения: DN 125
• Рабочая температура: −15…+40 °C
• Уровень шума: 82 дБ
• Вес: ≈290 кг; габариты: 203.7 × 78.6 × 97.8 см

Основные узлы и элементы горелки

При проектировании и эксплуатации необходимо учитывать состав основных деталей горелки, каждый из которых выполняет критическую функцию в процессе подготовки и подачи топлива, розжига и контроля пламени:

• Топливный насос — обеспечивает стабильное давление газа/сжиженного топлива при изменении нагрузки, ключевой элемент системы подачи.
• Датчик пламени — электронный модуль контроля наличия факела, реализует быстрые защитные блокировки при сбоях.
• Топочный автомат (менеджер горения) — центральный контроллер управления последовательностью розжига, модуляции и диагностики, совместим с W‑FM100/W‑FM200.
• Трансформатор розжига — обеспечивает необходимое напряжение для электродов розжига, гарантирует устойчивое воспламенение смеси.
• Реле давления — межблоковая защита, контролирует давление в газовой магистрали и даёт сигнал на аварийную остановку при отклонениях.
• Форсунки — формируют струю топлива и обеспечивают равномерное распыление в смесительной головке.
• Сервопривод — управляет воздушными и газовыми заслонками для точной модуляции расхода и состава смеси.
• Клапан — запорные и предохранительные клапаны в газовой секции, реализуют герметичность и аварийную блокировку.
• Электроды — элементы розжига и контроля искры, выполнены в стойком исполнении для длительного срока службы.

Эксплуатация и сервис

• Рекомендуемая периодичность проверок: годовая — герметичность и чистка, ежемесячная — проверка индикации менеджера горения.
• Возможности модернизации: электронная модуляция, частотный привод, интеграция с системой удалённого мониторинга.
• Особенности монтажа: предусмотреть доступ к портам связи и месту установки трансформатора розжига и топливного насоса для оперативного обслуживания.

Описание ориентировано на инженеров и проектировщиков: отражены ключевые узлы и эксплуатационные требования для безопасной и эффективной работы горелки в системах теплопроизводства.
