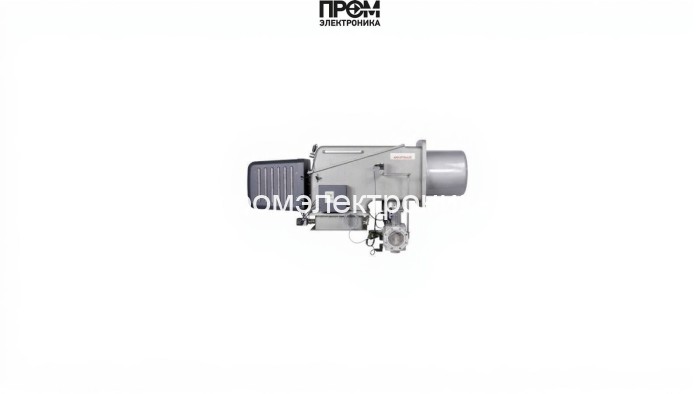

Газовая горелка Weishaupt WKG 50/2‑A (DN 65) — техническое описание

Weishaupt WKG 50/2‑A — промышленная газовая горелка модульной конструкции, предназначенная для стабильного и экономичного сжигания магистрального и сжиженного газа в диапазоне мощностей 800–6000 кВт. Конструкция ориентирована на интеграцию в автоматизированные котельные установки: исполнение ZM, питание 220 В, потребляемая мощность 140 Вт, присоединение DN 65. Описанная модель обеспечивает точную модуляцию пламени и высокий уровень безопасности при промышленной эксплуатации.

Ключевые технические параметры

• Вид топлива: магистральный / сжиженный газ;
• Диапазон мощности: 800–6000 кВт;
• Подключение: DN 65;
• Электропитание: 220 В; потребление 140 Вт;
• Рабочая температура: −15…+40 °C; вес ≈165 кг;
• Уровень шума (номинально): ~82 дБ; габариты: 160.4×58.4×92 см.

Состав горелки — основные детали и их функции

• Топливный насос — обеспечивает стабильное давление подачи газа к форсункам и исключает флуктуации расхода при модуляции;
• Форсунки — формируют факел и обеспечивают равномерное распределение топлива в смесительной камере;
• Датчик пламени — подтверждает наличие устойчивого горения, сообщает в шкаф автоматики о состоянии эмиссии пламени;
• Топочный автомат (блок управления) — W‑FM 100/200: цифровая логика регулирования, контроль циклов пуска/стопа и аварийной блокировки;
• Трансформатор розжига — обеспечивает надежный искровой разряд для инициирования воспламенения;
• Реле давления — контролирует давление газа в подводящей магистрали и блокирует запуск при отклонениях;
• Сервопривод — реализует точную позиционировку дроссельных узлов для модуляции мощности;
• Клапан — электромеханические запирающие элементы с мультиступенчатой безопасностью и контролем герметичности;
• Электрод(ы) — контроль искры и детектирование зажигания в начальной фазе пуска.

Автоматика, безопасность и диагностика

• Цифровая автоматика обеспечивает адаптивную модуляцию мощности, закрытую петлю управления и удалённую диагностику;
• Многоуровневая система блокировок (датчики пламени, реле давления, контроль герметичности клапанов) минимизирует риск аварийных режимов;
• Интерфейсы для O2‑модуля и частотного преобразователя позволяют оптимизировать расход топлива и снизить выбросы;
• Предусмотрены сервисные точки для быстрого доступа к голове сгорания, форсункам и элементам управления.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка герметичности и состояния форсунок, калибровка датчика пламени и тестирование реле давления;
• При смене типа топлива выполнять перенастройку узлов подачи и проверку рабочего давления;
• Плановое техническое обслуживание — ежегодно или по регламенту в зависимости от интенсивности работы.

Weishaupt WKG 50/2‑A (DN 65) — решение для промышленных котельных и теплогенераторов, где требуются высокая надёжность, точная модуляция и расширенные возможности интеграции в системы управления. Техническая архитектура и состав критичных узлов гарантируют безопасность и экономичность в условиях 2026 года, соответствуя современным требованиям энергоэффективности и цифровизации систем отопления.
