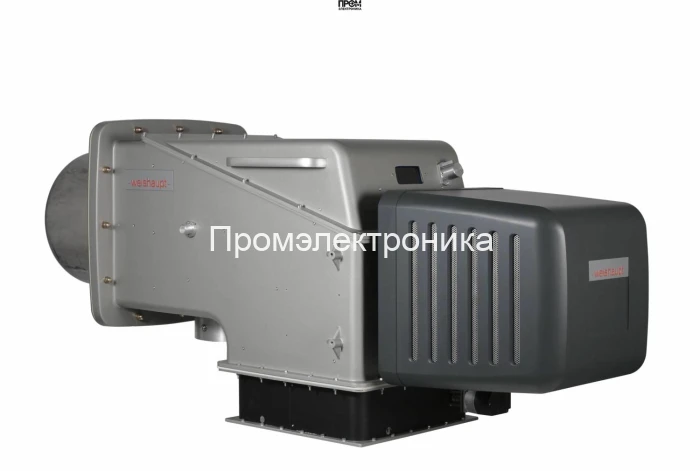

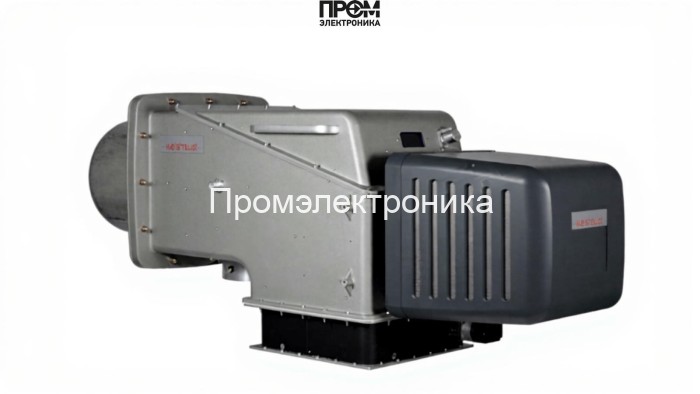

Газовая горелка Weishaupt WKG 40/1‑A, 2, исп. ZMH — техническое описание

Данное техническое описание рассчитано на проектировщиков, сервисных инженеров и специалистов по эксплуатации котельных. Горелка Weishaupt WKG 40/1‑A — электронно‑модулируемое решение для промышленных и блочных котельных, обеспечивающее плавную регулировку мощности в диапазоне 300–2200 кВт и соответствие современным экологическим требованиям (низкий уровень NOx, класс 1 по EN 676). Конструкция ориентирована на долговременную эксплуатацию при напряжении питания 220 В и стандартном присоединении Rp 2".

Краткие технические параметры

• Диапазон мощности: 300–2200 кВт (электронная модуляция).
• Питание: 220 В, стандартизованные электрические интерфейсы для интеграции в систему управления.
• Уровень шумa: 77 дБ (при штатной звукоизоляции корпуса).
• Габариты: 130.8 × 40 × 64.3 см; рабочая температура от −15 до +40 °C.
• Тип топлива: природный газ (E, LL) и сжиженный газ (B/P).
• Присоединение: Rp 2".

Комплектующие и ключевые узлы горелки

Конструктивно горелка состоит из модульных блоков, обеспечивающих простоту доступа и сервисного обслуживания. В тексте перечислены основные функциональные элементы, их назначение и особенности взаимодействия:

• Топливный насос — обеспечивает стабильное и дозированное подведение газа/помощника топлива к смесительной камере, поддерживает требуемое избыточное давление при модуляции.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, интегрируется с системой блокировки и сигнализации.
• Топочный автомат — центральный модуль управления последовательностью розжига, мониторинга и защиты, реализует алгоритмы плавной модуляции.
• Трансформатор розжига — источник высоковольтных импульсов для электродов розжига, обеспечивает надежное инициирование пламени даже при пониженной подаче.
• Реле давления — контроль над параметрами подачи воздуха/газа, аварийная остановка при выходе давления за допустимые пределы.
• Форсунки — сопла и диффузоры смешивания топлива и воздуха, выполнены из износостойких материалов для стабильной геометрии струи.
• Сервопривод — исполнительный элемент для регулировки заслонок и клапанов в режиме модуляции, обеспечивает точность позиционирования и повторяемость.
• Клапан — основная газовая арматура безопасности (двойной электромагнитный клапан класса A), выполняет запирание и аварийные размыкания цепи подачи.
• Электроды — элементы розжига и контроля искры; оптимизированы для длительной работы в агрессивной среде камеры сгорания.

Эксплуатация и обслуживание

• Рекомендуемая периодичность проверок: визуальный осмотр и базовая проверка — ежеквартально; полное ТО — ежегодно.
• Обслуживание включает проверку датчиков, чистку форсунок и головы сгорания, проверку состояния электродов и трансформатора розжига, тестирование реле давления и топочного автомата.
• При монтаже обратить внимание на качество подачи воздуха (сухой, без пыли) и герметичность газовой арматуры.

Weishaupt WKG 40/1‑A предназначена для интеграции в современные автоматизированные системы управления и обеспечивает высокий КПД, низкие выбросы и удобство сервисного обслуживания за счёт модульной компоновки основных узлов.
