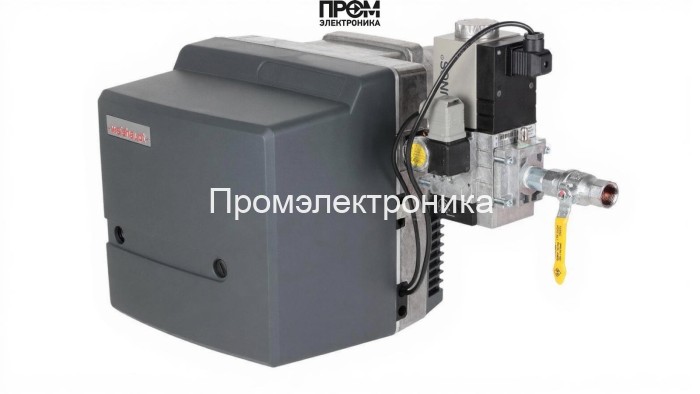

Газовая горелка Weishaupt WG5N/1-A (исп. LN) — техническое и эксплуатационное описание

Представленная газовая горелка Weishaupt WG5N/1-A (артикул 23205010) — компактное высоконадежное решение для водогрейных и паровых котлов малой и средней мощности. Конструкция ориентирована на долговременную промышленную эксплуатацию: модуляция пламени, точная дозировка топлива и продуманные средства безопасности обеспечивают стабильную работу в сетевых и автономных установках.

Ключевые технические параметры

• Диапазон мощности: 12.5–50 кВт;
• Питание: 220 В, потребление 119–219 Вт;
• Давление газа в рампе: 13–22 мбар, противодавление в топке: -0.5…1 мбар;
• Длина пламенной трубы: 135 мм; тип: стандартная;
• Тип соединения: Rp 1/2"; рабочая температура: -15…+40 °C;
• Уровень шума: 63 дБ; масса: 12 кг; габариты: 44.3×28.6×29.2 см;
• Исполнение: прогрессивное (LN); страна бренда: Германия.

Конструкция и состав горелки

Модульная архитектура Weishaupt WG5N/1-A упрощает монтаж, настройку и сервис. В составе узлов, критичных для надежной и безопасной работы, присутствуют:

• топливный насос — обеспечивает стабильную подачу топлива и поддержание рабочего давления в рампе;
• датчик пламени — быстрый контроль наличия факела и аварийное отключение при его отсутствии;
• топочный автомат — логика пуск/останов, последовательность розжига и диагностики;
• трансформатор розжига — генерация искрового разряда для инициирования горения;
• реле давления — контроль давления газа с защитой от превышения/понижения;
• форсунки — нормирование факела и оптимизация смесеобразования;
• серворивод (в комплекте) — плавная модуляция подачи газа и точное позиционирование;
• клапан газовый — запорный элемент с быстрым перекрытием в аварийных режимах;
• электроды — элементы контроля и инициации горения.

Преимущества и эксплуатация

• Высокая энергоэффективность и точная модуляция мощности — снижение расхода газа при переменных нагрузках;
• Модульность — быстрая замена узлов (форсунка, сервопривод, датчик) без демонтажа всей горелки;
• Совместимость с современными системами автоматизации и требованиями Industry 4.0 (интерфейсы подключения контроллеров и внешних сигналов);
• Устойчивость к изменению противодавления и стабильность выходной мощности в диапазоне 12.5–50 кВт;
• Низкий уровень шума и компактные размеры — упрощают интеграцию в котельные с ограниченным пространством.

Рекомендации по обслуживанию

• Планово проверять герметичность газовых соединений и состояние форсунок один-два раза в год;
• Контролировать работу датчика пламени и трансформатора розжига при каждом пуске;
• Проводить диагностику топочного автомата и реле давления в рамках полномасштабного ТО;
• При замене узлов использовать оригинальные комплектующие Weishaupt для сохранения характеристик безопасности и КПД.
