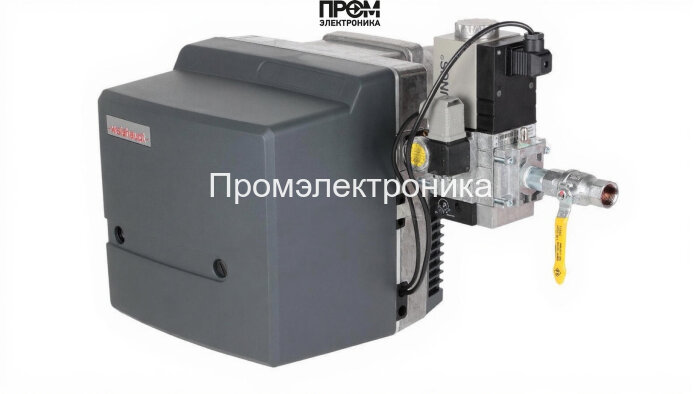

Газовая горелка Weishaupt WG5F/1‑A, 1/2, исп. LN — техническое описание

Представленная горелка Weishaupt WG5F/1‑A разработана для работы исключительно на сжиженном газе и ориентирована на применение в промышленных и коммерческих котлах мощностью 12,5–50 кВт. Конструкция выполнена в исполнении LN с длиной пламенной трубы 135 мм и присоединением Rp 1/2". Электропитание 220 В, потребляемая мощность в рабочем режиме 119–219 Вт. Корпус и монтажная геометрия обеспечивают простую интеграцию и оперативное обслуживание при ограниченном доступе в тепловых пунктах.

Описание ключевых узлов и их функций (коротко и по сути):

• Топливный насос — обеспечивает стабильную подачу газа к рампе, компенсирует перепады в сети и минимизирует флуктуации давления.
• Датчик пламени — гарантирует контроль наличия устойчивого горения, формирует команду на отключение при детектировании погасания.
• Топочный автомат — логический контроллер управления последовательностью розжига, модуляции и безопасного выключения.
• Трансформатор розжига — высоковольтный узел, формирующий искру для инициации горения через электроды.
• Реле давления — защитный элемент, контролирующий минимальное/максимальное давление рабочей рампы (12,5–22 мбар) и противодавление в диапазоне от −0,5 до 1 мбар.
• Форсунки — сменные элементы головы сгорания, оптимизированные под характеристики сжиженного газа и обеспечивающие стабильную смесь.
• Сервопривод — исполнительный механизм модуляции, регулирующий поступление топлива в соответствии с требуемой мощностью (прогрессивная модуляция).
• Клапан — мультифункциональный запирающий элемент безопасности в газовой рампе, с электронным управлением в составе топочного автомата.
• Электроды — комплект розжига и контроля пилотного пламени, рассчитан на долговременную эксплуатацию при рабочей температуре от −15 до +40 °C.

Конструкторские решения и технические преимущества:

• Плавная модуляция мощности 12,5–50 кВт обеспечивает экономию топлива и снижение пиковых нагрузок на котёл.
• Унифицированная голова сгорания облегчает замену форсунок и техническое обслуживание на объекте.
• Шум в рабочем режиме 63 дБ и компактный вес 12 кг упрощают монтаж и эксплуатацию в ограниченных помещениях.
• Система безопасности включает контроль пламени, реле давления и автоматические блокировки при нештатных параметрах.

Рекомендации по эксплуатации и обслуживанию:

• Проверять герметичность рампы и состояние фильтров топливного тракта перед пуском сезона.
• Ежеквартально контролировать состояние электродов, форсунок и трансформатора розжига.
• При нестабильном пламени — диагностировать сервопривод, давление рампы (12,5–22 мбар) и работоспособность датчика пламени.
• Использовать только сертифицированные запасные части и регламентированное программное обеспечение топочного автомата.

WG5F/1‑A подходит для атмосферных и низкотемпературных водогрейных котлов, а также для модернизации технологических установок, где требуется точная модуляция и повышенная безопасность при работе на сжиженном газе.
