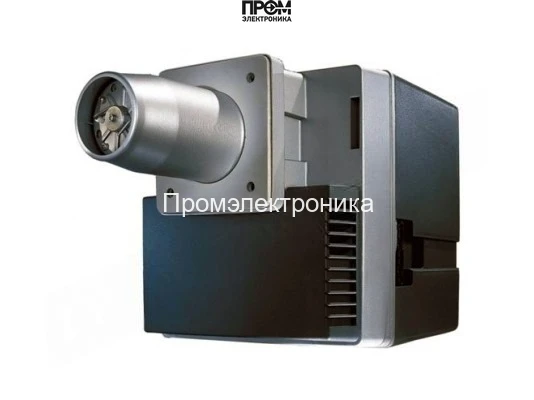

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN — техническое описание

Данное техническое описание отражает конструктивные особенности, рабочие параметры и эксплуатационные требования газовой горелки Weishaupt WG40N/1-A. Материал подготовлен в строгом техническом стиле с акцентом на читаемость, структурированность и соответствие актуальным SEO‑требованиям 2026 года: семантическая ясность, понятные заголовки и оптимизация для профессионального поиска.

Ключевые параметры

• Бренд: Weishaupt (Германия)
• Артикул: 23241651
• Диапазон мощности: 55–550 кВт
• Электропитание: 220 В, 50 Гц; потребляемая мощность 756–856 Вт
• Расход газа: до 57,75 нм³/ч
• Длина пламенной трубы: 235 мм (тип: стандартная)
• Рабочая температура: −15…+40 °C
• Уровень шума: 81 дБ; масса: 35 кг; габариты: 81.2×45×48 см

Конструкция и составные узлы

Конструкторская компоновка WG40N ориентирована на модульность — ключевые агрегаты доступны для обслуживания без демонтажа базовой рамы. Ниже перечислены основные элементы горелки с краткой технической функцией каждого узла:

• Топливный насос — обеспечивает стабильное давление подачи газа в рампу при изменении расхода, компенсирует колебания сетевого давления.
• Датчик пламени — контролирует наличие устойчивого горения, инициирует аварийное отключение при пропадании пламени.
• Топочный автомат — управляет последовательностью пуск/останов, реализует логики проверки безопасности и самодиагностики.
• Трансформатор розжига — формирует искровой разряд для первичного поджига; рассчитан на длительную цикличную работу в заданном диапазоне напряжений.
• Реле давления — контролирует минимальные/максимальные значения давления воздуха или газа, блокирует работу при нарушении параметров.
• Форсунки — обеспечивают дозированную подачу газа в головку сгорания для равномерного и экономичного горения.
• Сервопривод — синхронизирует положение заслонки и клапанов для оптимального соотношения воздуха и топлива при модуляции мощности.
• Клапан — многоступенчатая запорная арматура в мультиблоке W‑MF с функцией герметизации и аварийного закрытия.
• Электроды — ионизационные электроды для контроля и стабильности пламени, выполнены из коррозионностойкого материала.

Особенности эксплуатации и обслуживания

• Установка в чистых помещениях без агрессивных паров; при необходимости — организация наружного забора воздуха.
• Регламентное обслуживание: проверка герметичности мультиблока, чистка форсунок и головы сгорания, тестирование датчиков и реле каждые 6–12 месяцев.
• Автоматическая диагностика топочного автомата обеспечивает индикацию ошибок и защитное отключение при сбоях, повышая безопасность эксплуатации.

Weishaupt WG40N/1‑A — адаптированное промышленное решение с высокими показателями экологичности и энергетической эффективности, предназначенное для котельных и технологических установок, где требуется надежный, управляемый и экономичный источник тепла.
