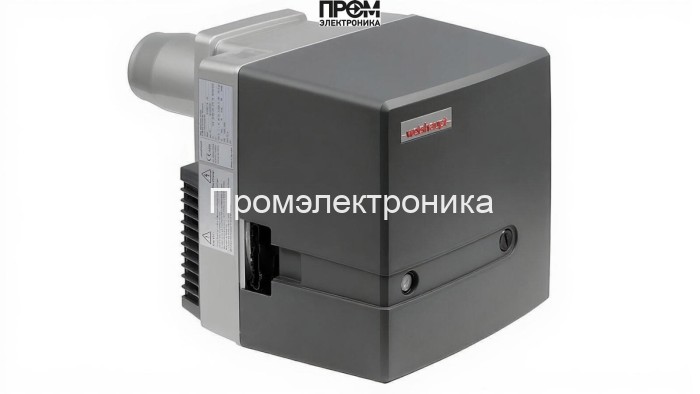

Газовая горелка Weishaupt WG40F/1-A, 1, исп. ZM-LN

Техническое описание газовой горелки Weishaupt WG40F/1‑A (исп. ZM‑LN)

Промышленная газовая горелка Weishaupt WG40F/1‑A в исполнении ZM‑LN — модульное решение для работы на сжиженном газе с регулировкой мощности в диапазоне 80–550 кВт. Конструкция ориентирована на долговечность, простоту техобслуживания и точную модуляцию подачи топлива. Типичное применение — водогрейные и паровые котлы средней мощности, технологические установки и коммунальные котельные.

Ключевые технические параметры

• Диапазон мощности: 80–550 кВт
• Тип топлива: сжиженный газ
• Длина пламенной трубы: 235 мм
• Электропитание: 220 В, потребляемая мощность 756–856 Вт
• Давление в рампе: 11–21 мбар; противодавление: от −2 до 7 мбар
• Рабочая температура: −15…+40 °C
• Вес: 35 кг; габариты: 81.2×45×48 см

Конструктивные узлы и составные детали

Горелка представляет собой совокупность функционально разделённых модулей, каждый из которых отвечает за безопасность, подачу и устойчивость горения. Основные элементы конструкции:

• Топливный насос — обеспечивает стабильную подачу газовой смеси в мультиблок и форсунки, выполнен с запасом по ресурсу и допускает точную модуляцию расхода;
• Датчик пламени — ионный или оптический контроллер, мониторит присутствие устойчивого пламени и передаёт сигналы в систему безопасности;
• Топочный автомат — управляющий блок, реализующий последовательность розжига, самоконтроль и защитные алгоритмы;
• Трансформатор розжига — высоковольтный блок поджига электродов, рассчитан на длительную цикличную работу;
• Реле давления — контролирует давление в рампе и блокирует работу при отклонениях от нормы;
• Форсунки — комплект сменных сопел для формирования факела и регулировки характеристик горения;
• Сервопривод — обеспечивает позиционирование заслонок/клапанов для модуляции нагрузки и быстрого реагирования на команду автоматики;
• Клапан — запорный и регулирующий элемент газовой линии с высокими требованиями герметичности;
• Электроды — элементы поджига, выполнены из износостойких материалов для стабильного и повторяемого розжига.

Обслуживание и эксплуатация

• Плановый осмотр и чистка головки и форсунок минимум 1 раз в год;
• Проверка работы датчика пламени, трансформатора розжига и топочного автомата перед сезоном;
• Тестирование реле давления и контроля герметичности газовой рампы согласно регламенту;
• Пусконаладочные работы и ремонт — только квалифицированными специалистами с допуском к газовому хозяйству.

Weishaupt WG40F/1‑A — технически выверенная горелка для профессиональных установок, сочетание надёжных компонентов и модульной архитектуры обеспечивает высокую экономичность, безопасность и удобство обслуживания.
