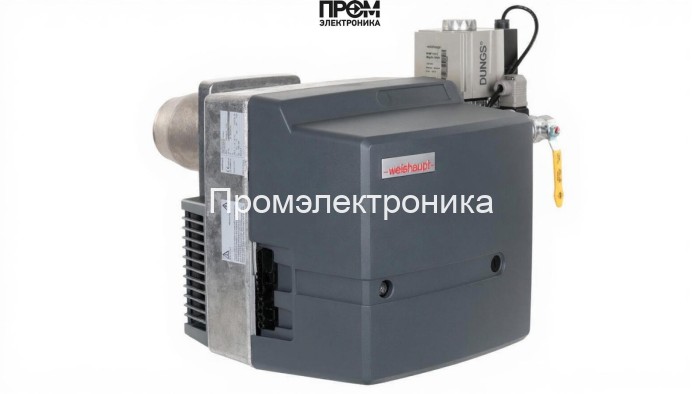

Техническое описание газовой горелки Weishaupt WG20N/1‑C (исп. Z‑LN)

Профессиональная моноблочная газовая горелка Weishaupt WG20N/1‑C (Z‑LN) — конструкция для промышленных котельных и теплогенераторов с рабочим диапазоном мощности 35–200 кВт. Исполнение Z‑LN обеспечивает снижение выбросов NOx за счёт рециркуляции дымовых газов. Основные электротехнические параметры: питание 220 В, потребляемая мощность 366 Вт; противодавление в камере сгорания −0,5…2,5 мбар; максимальный расход газа до 21 нм³/ч; присоединение Rp 1". Конструкция рассчитана на устойчивую эксплуатацию при температуре от −15 до +40 °C.

Ключевые узлы и составные элементы

Горелка состоит из тщательно интегрированных модулей, обеспечивающих безопасность, точность дозирования и надёжность работы:

• топливный насос — обеспечивает стабильное подведение газа и равномерное давление в рампе;
• датчик пламени — оптический/ионный контроль наличия факела с быстрым отключением при сбое;
• топочный автомат (менеджер горения W‑FM) — микропроцессорный блок управления с диагностикой, журналом событий и возможностью подключения по eBUS;
• трансформатор розжига — формирует высоковольтный импульс для ионизационных электродов и ускоренного поджига;
• реле давления — контролирует минимальное/максимальное давление газа и передаёт сигналы в топочный автомат;
• форсунки — прецизионные сопла для формирования оптимальной факельной геометрии и стабильного горения;
• серводвигатель (сервопривод) — регулирует заслонку воздуха/подачу топлива для поддержки заданной характеристики мощности;
• клапан(ы) — двойной электромагнитный запорный блок для обеспечения двойной защиты от утечек;
• электроды — поджигающие и ионизационные электроды, выполненные из коррозионно‑стойких сплавов.

Принцип работы и управление

Система управления реализует последовательность розжига, проверку герметичности клапанов, контроль пламени и регулирование подачи топлива/воздуха. Топочный автомат управляет сервоприводом и форсунками по заранее заданной характеристике, фиксирует аварийные состояния и отображает коды ошибок на ЖК‑интерфейсе. Трансформатор розжига и электроды обеспечивают надёжный старт, датчик пламени гарантирует оперативное отключение при пропадании факела, реле давления контролирует рабочие параметры газовой рампы.

Технические преимущества и эксплуатация

• компактная моноблочная конструкция — быстрый доступ к узлам обслуживания;
• высокая энергоэффективность и точность модуляции мощности;
• полный набор защитных компонентов: двойной клапан, реле давления, датчик пламени;
• совместимость с котлами по EN676/EN303 и стандартным присоединением Rp 1".

Рекомендуется регулярное сервисное обслуживание: очистка фильтра рампы, проверка электродов и клапанов, тестирование менеджера горения. Для интеграции в современные системы диспетчеризации и обеспечения энергоэффективности 2026 года оптимально использовать удалённый мониторинг и предиктивную диагностику состояния компонентов.
