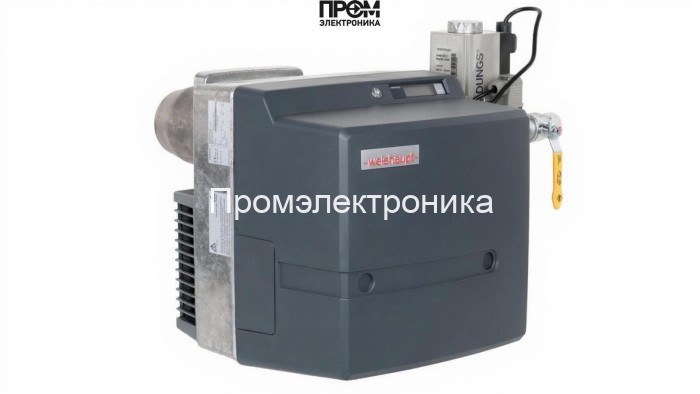

Газовая горелка Weishaupt WG20N/1-C, 1, исп. ZM-LN — техническое описание

Представленная газовая горелка Weishaupt WG20N/1-C, 1, исп. ZM-LN (артикул: 23221634) — профессиональное решение для котлов малой и средней мощности. Горелка выполнена в прогрессивном исполнении, оборудована мультиблоком тип 507 (без термозатвора) и комплектуется головой сгорания и газовой рампой. Конструкция и технические параметры спроектированы для стабильной и экономичной работы при широком диапазоне условий эксплуатации.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 35 до 200 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: стандартная, длина 140 мм
• Электропитание: 220 В
• Потребляемая электрическая мощность: 336–436 Вт
• Давление газа рампы: от 13 до 18 мбар
• Противодавление: от -0.5 до 2.5 мбар
• Тип соединения: Rp 1"
• Уровень шума: 78 дБ
• Рабочая температура: от -15 до 40 °C
• Вес: 20 кг; Габариты: 53.7×35.8×37.6 см
• Страна бренда: Германия
• Комплектация: голова сгорания, газовая рампа, мультиблок тип 507 (без термозатвора)

Конструкция и комплект поставки

Конструктивно WG20N/1-C включает проверенные элементы, обеспечивающие надёжность и удобство обслуживания:

1. мультиблок тип 507 (компактный блок управления и безопасности, в поставке — без термозатвора);
2. голова сгорания с профильной пламенной трубой длиной 140 мм (стандартная);
3. газовая рампа с настройкой давления 13–18 мбар и подключением Rp 1";
4. электрооборудование для питания 220 В и потреблением 336–436 Вт.

Дополнительно к стандартной поставке могут потребоваться адаптеры и датчики, согласованные с типом котла и проектными требованиями.

Области применения и совместимость с котлами

• водогрейные котлы средней мощности (35–200 кВт);
• паровые котлы в технологических и коммунальных котельных небольших и средних параметров;
• теплогенераторы и промышленные отопительные установки, где требуется прогрессивная модуляция пламени;
• замена аналогичных горелок Weishaupt в стационарных установках с подходящими подключениями и давлением газа.

Преимущества

• высокая точность регулирования горения за счёт прогрессивного исполнения;
• экономичная электроэнергия при рабочем потреблении 336–436 Вт;
• адаптация к изменению противоположного давления от -0.5 до 2.5 мбар;
• компактные размеры и вес 20 кг упрощают монтаж и сервис;
• надежность и качество немецкой разработки бренда Weishaupt.

Эксплуатация и обслуживание

Для обеспечения длительного срока службы и стабильной работы рекомендуются регулярные процедуры обслуживания:

• проверка и настройка давления газа в рампе (13–18 мбар) при вводе в эксплуатацию и после каждого серьёзного ремонта;
• визуальный осмотр и очистка головы сгорания и пламенной трубы от нагара — не реже 1 раза в сезон при интенсивной эксплуатации;
• контроль электрических подключений при питающем напряжении 220 В и проверка потребляемой мощности 336–436 Вт;
• проверка герметичности системы и соответствия противоположного давления рабочему диапазону (-0.5…2.5 мбар);
• профессиональная настройка и проверка функционирования мультиблока тип 507 сертифицированными сервисными инженерами.

Рекомендуется заключать договор сервисного обслуживания с авторизованными организациями для своевременного выполнения регламентных работ.

Примеры реального использования

• котельная административного здания: оптимизация расхода газа при сезонных колебаниях теплопотребления благодаря плавной модуляции мощности;
• технологический теплогенератор в малом производстве: стабильная поддержка заданной температуры процесса при изменяющихся нагрузках;
• резервный парагенератор на объекте с переменным потреблением пара — быстрый выход на рабочий режим за счёт компактной конструкции.

FAQ (частые вопросы)

Подходит ли горелка для моего котла?

Подходит при совпадении требуемой мощности (35–200 кВт) и совместимости подключения Rp 1" с возможностью обеспечения рабочего давления газа 13–18 мбар.

Нужен ли термозатвор?

В данной комплектации мультиблок поставляется без термозатвора; при необходимости термозатвор подбирается отдельно по проектным требованиям безопасности.

Какие требования к электропитанию?

Стандартное питание 220 В; номинальное потребление в режиме работы 336–436 Вт.

Какой уровень шума?

Уровень шума в работе составляет примерно 78 дБ, учитывать при расположении котельного помещения рядом с рабочими зонами.

Для проектных расчётов, подбора, поставки и сервисного обслуживания рекомендуем приобретать оборудование у официального поставщика — компании Промэлектроника (e-mail: sales@prom-elec.com). Наши специалисты помогут согласовать горелку WG20N/1-C с конкретным котлом и условиями эксплуатации.

Техническое примечание: модель Weishaupt WG20N/1-C, 1, исп. ZM-LN производится брендом Weishaupt (Германия) и поставляется с артикулом 23221634. Перед установкой необходимо сверить все подключаемые параметры и требования безопасности с документацией производителя.
