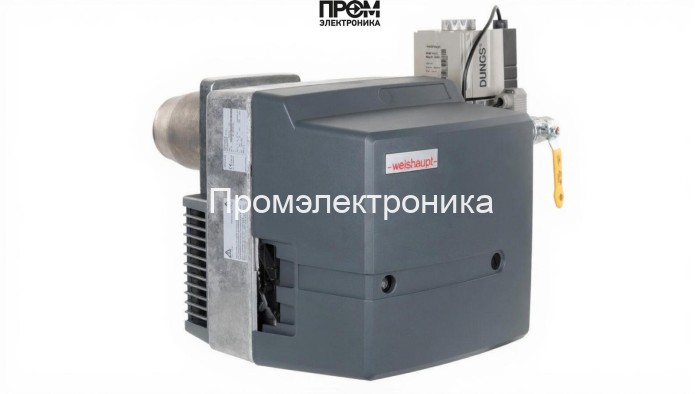

Газовая горелка Weishaupt WG20N/1-C, 1, исп. LN (артикул 23221044) — техническое описание

Газовая горелка Weishaupt WG20N/1-C предназначена для стабильного и экономичного сжигания природного газа в тепловых установках малой и средней мощности. Выполнение: прогрессивная; тип пламенной трубы: стандартная; мультиблок тип 512, без терозатвора. Рекомендуется для промышленных и коммунально-бытовых котельных, где требуется плавная модуляция мощности и высокая надежность в диапазоне от 80 до 200 кВт.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность горелки: от 80 до 200 кВт
• Расход газа: от 0 до 36.76 нм³/ч
• Электропитание: 220 В
• Потребляемая электрическая мощность: 336 - 436 Вт
• Противодавление: от -0.5 до 2.5 мбар
• Длина пламенной трубы: 140 мм (стандартная)
• Тип соединения: Rp 1"
• Рабочая температура: от -15 до 40 °C
• Вес: 28 кг; Габариты: 53.7×35.8×37.6 см
• Уровень шума: 78 дБ
• Комплектация: с головой сгорания, с газовой рампой
• Страна бренда: Германия

Конструкция и комплектация

Конструкция горелки WG20N/1-C реализована по модульному принципу для упрощения обслуживания и интеграции в разные типы котлов. В состав горелки входит:

• блок горелочного устройства (голова сгорания);
• газовая рампа с регуляторами расхода и запорной арматурой;
• мультиблок тип 512 (система управления и безопасности);
• стандартная пламенная труба длиной 140 мм и фланцевое соединение Rp 1\";
• подключение питания 220 В и комплект электрических разъемов.

Отсутствие терозатвора в данной модификации упрощает монтаж и снижает теплопотери при отключенном горении, сохраняя при этом требуемые уровни безопасности благодаря мультиблоку.

Преимущества

• Широкий диапазон мощности 80–200 кВт — подходит для разных теплопотребителей.
• Надежная немецкая сборка и контроль качества бренда Weishaupt.
• Плавная модуляция и точное регулирование расхода газа (0–36.76 нм³/ч) — снижение расхода топлива и оптимизация КПД котла.
• Компактные габариты и умеренный вес (28 кг) — упрощают монтаж и сервисное обслуживание.
• Работа при противодавлении до 2.5 мбар — гибкость интеграции в существующие газопроводы.

Обслуживание и эксплуатация

Эксплуатация горелки предполагает регулярные проверки согласно регламенту производителя:

• ежемесячная визуальная инспекция и очистка сопла и пламенной трубы;
• контроль параметров подачи газа и давления в рампе;
• проверка электрических соединений и состояния мультиблока;
• ежегодная полная сервисная проверка с настройкой параметров горения и анализом выбросов.

При соблюдении регламента обеспечивается длительный интервальный ресурс без существенной потери эффективности. Для снижения простоев рекомендуется заключить договор сервисного обслуживания с сертифицированным центром.

Примеры реального использования

• Котельная производственного цеха с потребностью в тепле до 200 кВт — используется в паросистемах и отоплении технологических помещений.
• Модульная котельная торгового центра — обеспечивает стабильную подачу тепла в режиме модуляции при переменной нагрузке.
• Объекты ЖКХ — замена устаревших горелок для повышения КПД и снижения расхода газа.

Для каких котлов подходит

Горелка Weishaupt WG20N/1-C подходит для:

• водогрейных котлов (горячая вода) мощностью 80–200 кВт;
• паровых котлов малой и средней мощности при условии корректной адаптации пламенной трубы и камеры сгорания;
• модульных и блочных котлоагрегатов в промышленном и коммунальном сегменте.

FAQ

• Нужна ли доработка камеры сгорания? Возможны доработки под конкретный котел; длина пламенной трубы 140 мм ориентирует параметры под стандартные камеры.
• Можно ли модернизировать под биогаз? Данная модификация рассчитана на природный/городской газ; возможны варианты под другое топливо с дополнительной квалификацией.
• Какой ресурс основных узлов? При регулярном ТО ресурс головки сгорания и мультиблока соответствует гарантийным срокам производителя; сроки зависят от условий эксплуатации.
• Нужен ли терозатвор? В этой комплектации терозатвор отсутствует — безопасность обеспечивается мультиблоком тип 512 и контролем давления.

Для проектирования, поставки и сервисного сопровождения рекомендуется обращаться к официальным поставщикам. Покупать оборудование нужно у компании Промэлектроника (sales@prom-elec.com) — специалисты помогут с подбором, документацией и доставкой.

Артикул: 23221044. Бренд: Weishaupt (Германия). Для уточнения совместимости с конкретной котельной установкой предоставьте техническое задание и параметры камеры сгорания.
