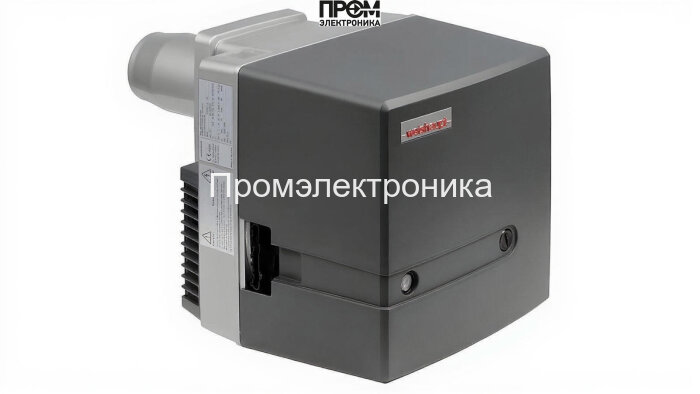

Газовая горелка Weishaupt WG20F/1‑C (ZM‑LN) — техническое описание и состав узлов

Техническое описание предназначено для специалистов по монтажу, обслуживанию и автоматизации котельных. Модель Weishaupt WG20F/1‑C в исполнении ZM‑LN — промышленная газовая горелка для сжиженного газа мощностью 35–200 кВт. Ниже приведены составные узлы, их функциональное назначение и эксплуатационные требования в формате, удобном для интеграции в проектную документацию и SEO‑оптимизированного описания для 2026 года.

Ключевые параметры

• Топливо: сжиженный газ.
• Диапазон мощности: 35–200 кВт.
• Питание: 220 В, потребляемая мощность 336–436 Вт.
• Длина пламенной трубы: 140 мм.
• Подключение: Rp 3/4".
• Давление газовой рампы: 13–19 мбар; противодавление: −0.5…2.5 мбар.
• Уровень шума: 78 дБ; рабочая температура: −15…40 °C.

Состав и основные детали горелки

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание заданного перепада давления; важен для модуляции и быстрого отклика.
• Датчик пламени — фотодатчик/ионный контролёр, фиксирует наличие пламени и даёт сигнал аварийного гашения при его исчезновении.
• Топочный автомат — блок управления ZM‑LN, реализует алгоритмы модуляции, защитного отключения и интерфейсы для интеграции с АСУ ТП.
• Трансформатор розжига — генерирует высокое напряжение для искрового поджига электродов при запуске.
• Реле давления — контролирует давление в газовой системе и блокирует подачу при выходе параметров за допустимые пределы.
• Форсунки — комплект сопел в головке сгорания, обеспечивают требуемую геометрию факела и оптимальное перемешивание топлива и воздуха.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и дозирования газа при модуляции мощности.
• Клапан — запорный и предохранительный клапаны в газовой рампе, реализуют многоступенчатую систему перекрытия топлива.
• Электроды — поджигающие и контроля пламени, выполнены в термостойком исполнении и расположены в головке сгорания.

Функциональные связи и эксплуатация

• Топливный насос и реле давления работают в связке для поддержания давления рампы 13–19 мбар и предотвращения гидравлических ударов.
• Топочный автомат управляет сервоприводом и последовательностью розжига через трансформатор, анализируя сигналы от датчика пламени.
• Форсунки и электроды обеспечивают устойчивое воспламенение, минимальные выбросы и оптимальную стабильность факела при любой мощности.
• Система клапанов реализует безопасное перекрытие топлива при авариях, блокируя подачу до восстановления нормальных параметров.

Преимущества для проекта

• Модульная конструкция упрощает замену форсунок, электродов и сервоприводов без демонтажа корпуса.
• Интеграция с АСУ ТП через топочный автомат ZM‑LN обеспечивает гибкую модуляцию и экономию топлива.
• Надёжная защита: датчик пламени, реле давления и многоуровневые клапаны минимизируют риски аварий.

Рекомендации по обслуживанию

• Регулярно проверять герметичность рампы, состояние форсунок и электродов при плановых остановах.
• Тестировать датчик пламени и трансформатор розжига при каждом техническом обслуживании.
• Проверять работу сервоприводов и реле давления не реже одного раза в год или по регламенту предприятия.

Описание оптимизировано для поиска по ключевым запросам 2026 года: газовая горелка Weishaupt WG20F/1‑C, ZM‑LN, 35–200 кВт, комплектующие (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) — применимо для проектирования, модернизации и эксплуатации котельных установок.
