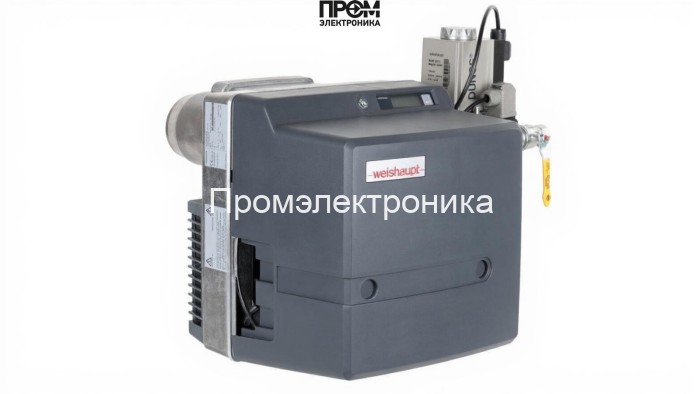

Газовая горелка Weishaupt WG10N/1‑D, 3/4, исп. ZM‑LN, арт. 23212624 — техническое описание

Газовая горелка Weishaupt WG10N/1‑D, 3/4, исполнение ZM‑LN без термозатвора — профессиональное решение класса LowNOx для теплогенераторов мощностью 25–110 кВт. Разработана для стабильной работы на природном газе (E, LL) с высокой экологичностью (3 класс выбросов NOx по EN 267). Продукт поставляется в комплекте с головкой сгорания и газовой рампой; конструкция моноблочная, компактная, обеспечивает быстрый доступ к компонентам для осмотра и технического обслуживания.

Ключевые технические характеристики

• Модель: Weishaupt WG10N/1‑D, 3/4, исп. ZM‑LN, арт. 23212624;
• Вид топлива: природный газ (E, LL);
• Номинальная мощность: от 25 до 110 кВт;
• Режим регулирования: плавно‑двухступенчатый, возможна модуляция при наличии электронного регулятора;
• Тип пламенной трубы: стандартная; длина 140 мм, диаметр 108 мм;
• Параметры электропитания: 220 В, потребляемая мощность 141 Вт;
• Подключение топлива: Rp 3/4\"; макс. давление подачи до 300 мбар, минимальное 13 мбар (на газе E); противодавление от −0.5 до 2 мбар;
• Уровень шума: 68 дБ;
• Габариты / вес: 48.9×33×35.3 см / 15 кг;
• Рабочая температура окружающей среды: от −15 до +40 °C, влажность < 80% (без конденсации);
• Экологичность: LowNOx, класc 3 по EN 267; управление горением — менеджер горения, контроль пламени и ионизационный электрод;
• Комплектация и опции: мультиблок (фильтрация, выравнивание давления, электромагнитные клапаны), головка сгорания, газовая рампа; опции — удлинение огневой головы, реле давления воздуха, регулятор мощности, W‑FM 21 и др.

Конструкция и что входит в состав горелки

• Моноблочное исполнение корпуса с интегрированным вентилятором принудительного наддува;
• Головка сгорания (огневая голова) и пламенная труба (140×108 мм) — обеспечивают стабильную форму факела;
• Газовая рампа и мультиблок — выравнивание давления, фильтрация, запорная арматура с электромагнитными клапанами;
• Сервопривод воздушной заслонки, механическая связь с газовым дросселем для точного соотношения «газ‑воздух»;
• Система управления (менеджер горения) с разъемом шины, индикаторами состояния, самодиагностикой и защитными алгоритмами;
• Ионизационный электрод для контроля пламени и автоматического отключения при потере сигнала.

Преимущества

• Низкие выбросы NOx — соответствие требованиям экологических норм (LowNOx);
• Высокая стабильность пламени при различных типах камер сгорания благодаря оптимизированной пламенной трубе и режиму наддува;
• Универсальность подключения (Rp 3/4\") и широкий диапазон мощности — подходит для модульных котельных и отдельных теплогенераторов 25–110 кВт;
• Компактность и моноблочная компоновка упрощают монтаж и технический доступ для ТО;
• Автоматизированная система управления с функциями самодиагностики и защитой по отсутствию пламени;
• Низкий уровень шума в рабочем режиме (68 дБ) — комфорт при установке в машинных отделениях и котельных.

Примеры реального использования

• Небольшие коммерческие и административные здания: подключение к напольным котлам 30–100 кВт для отопления и горячего водоснабжения;
• Пищевые и перерабатывающие цеха: использование в составе теплогенераторов, где требуется низкое содержание NOx и стабильный теплоподвод;
• Модульные котельные и резервные установки в промышленных мини‑котельных, где важна быстрая пуск‑остановка и автоматическая защита;
• Котлы на промышленных площадках с ограниченным местом — благодаря компактным габаритам и моноблочной конструкции.

Обслуживание и эксплуатация

• Рекомендуемое место установки — закрытые, чистые помещения с поступлением сухого воздуха; при необходимости — организация забора внешнего воздуха;
• Регулярные проверки: визуальный осмотр огневой головы и рампы — 1 раз в 3 месяца при интенсивной эксплуатации; полная проверка автоматики и мультиблока — 1 раз в год;
• Замена расходных частей (ионизационный электрод, фильтры мультиблока) — по фактическому износу или каждые 12 мес.;
• При эксплуатации соблюдать требования по давлению газа: не превышать 300 мбар, минимальное давление 13 мбар (газ E); контролировать противодавление в пределах −0.5…2 мбар;
• В случае сбоев менеджер горения выполняет контролируемый перезапуск и выводит коды ошибок — использовать сервисную документацию Weishaupt для расшифровки и ремонта.

Для каких котлов подходит

• Первая очередь — напольные и настенные газовые котлы малой и средней мощности в диапазоне 25–110 кВт;
• Теплогенераторы и котлы трубчатого и водотрубного типа, где требуются стабилизированное пламя и принудительный наддув;
• Модульные котельные, агрегаты с автоматическим управлением и возможностью интеграции через системную шину;
• Не рекомендуется для котлов вне рабочего диапазона мощности или для работы на типах топлива, отличных от природного газа без дополнительных переоборудований.

FAQ — часто задаваемые вопросы

• В: На какой газ настроена горелка?
  О: Стандартно на природный газ типов E и LL; минимальное рабочее давление 13 мбар (газ E).
• В: Есть ли термозатвор в данной комплектации?
  О: Модель исполнена без термозатвора (без шарового крана с термозатвором); возможна комплектация по заказу.
• В: Можно ли подключить регулятор мощности?
  О: Да, доступна опция регуляции мощности и менеджер горения W‑FM 21 для расширенной автоматизации.
• В: Каковы требования к воздуху для горения?
  О: Воздух должен быть сухим, чистым, без пыли и агрессивных паров; при необходимости — организовать забор воздуха извне.

При выборе и комплектации горелки учитывайте параметры вашего котла и требования по экологичности. Рекомендуем приобретать оборудование у официального поставщика — компании Промэлектроника (sales@prom-elec.com), где специалисты помогут с подбором опций, подготовкой технической документации и поставкой запасных частей.

Документация и сервис: соблюдайте инструкции производителя Weishaupt и регламентные интервалы обслуживания для безопасной и экономичной эксплуатации горелки.
