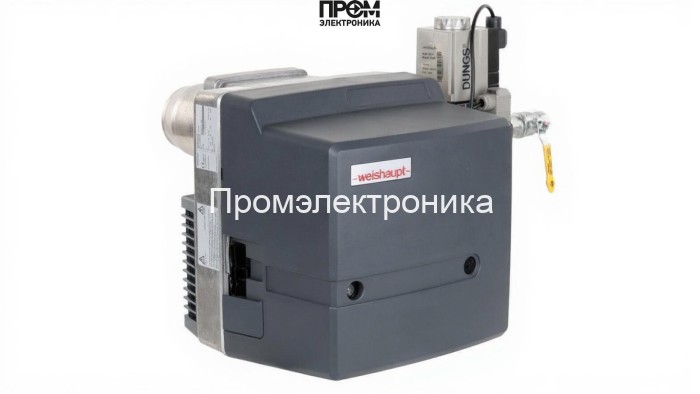

Газовая горелка Weishaupt WG10N/1-D, 3/4, исп. LN — техническое описание

Газовая горелка Weishaupt WG10N/1-D, 3/4, исполнение LN — промышленная одноступенчатая горелка немецкого бренда Weishaupt, разработанная для надежной и эффективной работы в котельных средней мощности. Модель обеспечивает диапазон тепловой мощности от 40 до 110 кВт при электрическом питании 220 В и оптимизирована для работы в условиях городских и промышленных систем отопления.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность горелки: от 40 до 110 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 140 мм
• Электропитание: 220 В
• Потребляемая электрическая мощность: 141–241 Вт
• Уровень шума: 69 дБ
• Противодавление: от -0.5 до 2 мбар
• Давление газа рампы: от 10 до 13 мбар
• Тип соединения: Rp 3/4"
• Вес: 15 кг
• Габариты: 48.9 x 33 x 35.3 см
• Рабочая температура: от -15 до 40 °C
• Комплектация: с головой сгорания, с газовой рампой
• Страна бренда: Германия

Конструкция и состав горелки

Модель WG10N/1-D представляет собой компактную конструкцию, состоящую из следующих узлов:

• корпус горелки с крепежными интерфейсами;
• голова сгорания с пламенной трубой (стандартная, 140 мм);
• газовая рампа с газовым мультиблоком W-MF SLE 507;
• электрооборудование и блок управления для питания 220 В;
• соединительные элементы и фланцы для Rp 3/4" — для надежного присоединения к сетям.

Преимущества

• Высокая плотность тепловой мощности в диапазоне 40–110 кВт — подходит для широкого ряда котельных.
• Низкий уровень шума (69 дБ) при стабильной работе.
• Компактные габариты и небольшой вес (15 кг) упрощают монтаж и сервис.
• Рабочий диапазон температур от -15 до +40 °C позволяет использовать горелку в неотапливаемых помещениях.
• Качественная немецкая сборка и проверенная электроника обеспечивают долговечность и безопасность.

Области применения и совместимость с котлами

Горелка предназначена для эксплуатации в:

• промышленных и коммунальных котельных;
• котлах средней мощности с газовым горелочным устройством;
• системах отопления зданий и технологических установках, где требуется стабильный контроль подачи газа.

Совместимость: подходит для большинства дымогарных и водогрейных котлов с соответствующим фланцевым присоединением Rp 3/4" и возможностью работы при давлении рампы 10–13 мбар и противопроводлением в указанном диапазоне.

Эксплуатация и обслуживание

Рекомендуется плановое техническое обслуживание: проверка газовой рампы и мультимодуля W-MF SLE 507, очистка головы сгорания и пламенной трубы, контроль электрических соединений и заземления. Регламент:

1. ежемесячный визуальный осмотр и проверка утечек газа;
2. раз в полгода — очистка и проверка форсунок, регулировка давления газа рампы (10–13 мбар);
3. раз в год — проверка блока управления и тест работы при различных нагрузках.

Учет потребляемой электрической мощности (141–241 Вт) необходим для расчета резервного питания и суммарной нагрузки электрощита.

Примеры реального использования

• Котельная средней школы: установка WG10N/1-D обеспечила равномерный прогрев системы и снизила потребление газа за счет точной подачи топлива.
• Предприятие пищевой промышленности: стабильная работа при коротких циклах включения/выключения благодаря надежной одноступенчатой схеме.
• Многоквартирный жилой комплекс: замена устаревшего оборудования на Weishaupt привела к снижению уровня шума и повышению безопасности эксплуатации.

FAQ — часто задаваемые вопросы

Какие условия монтажа необходимы?

Требуется место с температурой от -15 до +40 °C, подключение газа с давлением рампы 10–13 мбар и электропитание 220 В.

Можно ли использовать горелку с низконапорным газом?

Да, при соблюдении диапазона давления рампы и требований по противоподавлению (-0.5 … 2 мбар).

Нужна ли адаптация к конкретному котлу?

Чаще всего достаточно фланцевого соединения Rp 3/4" и регулировки параметров блока управления; при сомнениях — согласование с инженером производителя котла.

Какая требуемая периодичность обслуживания?

Визуальный осмотр — ежемесячно; полное техническое обслуживание — не реже одного раза в год.

Заключение: Weishaupt WG10N/1-D, 3/4, исп. LN — технически выверенная газовая горелка для широкого диапазона котлов средней мощности, сочетающая компактность, низкий уровень шума и немецкое качество. Для покупки и подбора конфигурации оборудования обращайтесь к компании Промэлектроника (sales@prom-elec.com) — специалисты помогут с тестами совместимости, поставкой и гарантийным обслуживанием.
