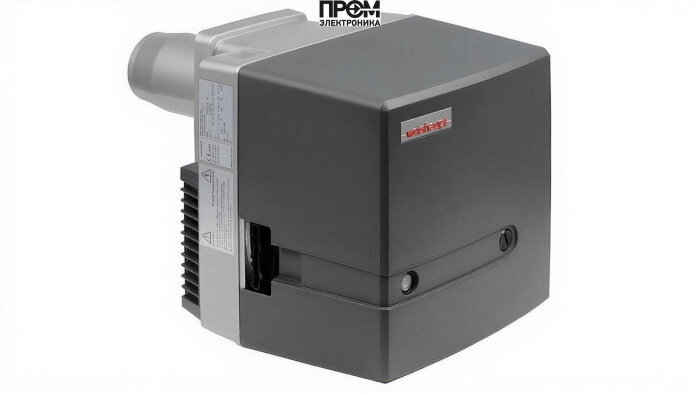

Газовая горелка Weishaupt WG10F/1-C, 3/4, исп. Z-LN — техническое описание и состав

Технически спроектированная газовая горелка Weishaupt WG10F/1-C (исп. Z-LN) предназначена для промышленных и коммунальных котельных, требующих стабильной двухступенчатой подачи энергии в диапазоне 25–110 кВт. Модель сочетает в себе проверенную немецкую механику и современные требования безопасности и энергоэффективности 2026 года: оптимизация сгорания, контроль пламени и автоматизация пусков/остановов для уменьшения расхода топлива и выбросов.

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильное дозирование газа к рампе, поддерживает рабочее давление 8–12 мбар и компенсирует перепады подачи.
• Датчик пламени — оптический/ионный элемент контроля, фиксирует наличие факела и формирует сигнал аварии при погасании.
• Топочный автомат — логический блок управления последовательностью пуска, мониторинга и защиты, реализует двухступенчатую схему работы.
• Трансформатор розжига — высоковольтный модуль, формирует искру для надежного поджига через электроды при каждом цикле запуска.
• Реле давления — защитный элемент, контролирующий противодавление в пределах от -0.5 до 2 мбар, предотвращает работу при недопустимых условиях.
• Форсунки — тонко настроенные сопла рампы, обеспечивают равномерную дисперсию газа в пламенной трубе длиной 140 мм для стабильного факела.
• Сервопривод — электромеханический исполнительный механизм для переключения ступеней мощности и регулирования подачи топлива.
• Клапан — запорная газовая арматура для аварийного перекрытия, встроенная в газовую рампу и подключаемая к Rp 3/4".
• Электроды — компоненты розжига и контроля искрообразования, устойчивые к термическим нагрузкам и коррозии.

Технические характеристики (выдержка)

• Мощность: 25–110 кВт
• Тип: двухступенчатая горелка
• Длина пламенной трубы: 140 мм
• Электропитание: 220 В; потребляемая мощность 344–444 Вт
• Давление газа рампы: 8–12 мбар; противодавление: от -0.5 до 2 мбар
• Тип соединения: Rp 3/4"; уровень шума: 69 дБ; вес: 14 кг
• Рабочая температура: от -15 до +40 °C

Преимущества и эксплуатация

• Высокая стабильность факела и точность дозирования за счет согласованной работы форсунок, сервопривода и топочного автомата.
• Продвинутая система безопасности: датчик пламени, реле давления и автомат блокируют подачу при аварийных условиях.
• Простота обслуживания: модульная конструкция упрощает замену трансформатора розжига, электродов и форсунок.
• Энергоэффективность и соответствие современным экологическим требованиям благодаря оптимизации горения.

Рекомендации по монтажу и техническому обслуживанию

• Монтаж и пуско-наладка — специалистами, с проверкой герметичности газовой рампы и корректной настройкой реле давления.
• Ежегодная проверка датчика пламени, состояния электродов и чистоты форсунок; при интенсивной эксплуатации — чаще.
• Использование оригинальных комплектующих Weishaupt для сохранения параметров безопасности и КПД.

Weishaupt WG10F/1-C — оптимальное решение для котельных, где важны стабильность работы, безопасность и простота обслуживания. Интеграция ключевых узлов: топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — обеспечивает требуемый уровень надежности и соответствие стандартам 2026 года по энергоэффективности и экологическим показателям.
