Газовая горелка Weishaupt WG10F/0‑D, исп. ZM‑LN — техническое описание

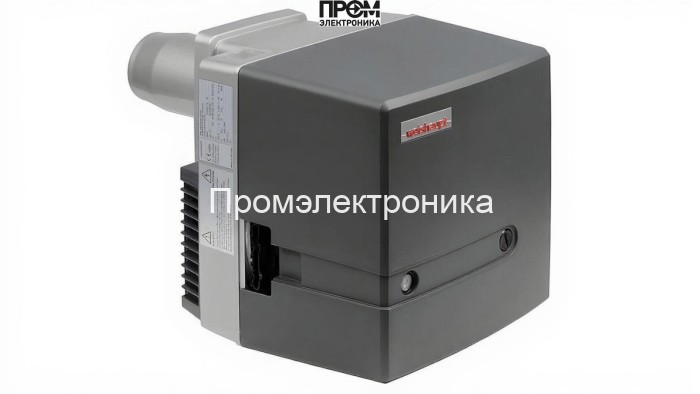

Данный документ представляет собой техническое описание газовой горелки Weishaupt WG10F/0‑D (исп. ZM‑LN), разработанной для работы исключительно на сжиженном газе (LPG). Горелка предназначена для промышленных и коммунально‑бытовых котлов мощностью от 12.5 до 50 кВт, оснащается присоединением газовой рампы Rp 1/2", стандартной пламенной трубой длиной 140 мм и питается от сети 220 В. Описание составлено в техническом стиле с фокусом на модульную конструкцию, функциональные узлы и регламент обслуживания для обеспечения эффективной и безопасной эксплуатации.

Ключевые узлы и состав горелки

• Топливный насос — обеспечивает стабильную подачу топлива на рампу при заданном давлении, оптимизирован для диапазона 9–13 мбар.
• Датчик пламени — оптический/ионизационный элемент контроля наличия горения; обеспечивает отказобезопасное выключение при погасании пламени.
• Топочный автомат — управляющий блок, реализующий последовательность розжига, контроль пламени и защитные алгоритмы.
• Трансформатор розжига — источник высокого напряжения для ионизации электродов и инициирования воспламенения топлива.
• Реле давления — контролирует давление газа в рампе и инициирует блокировку при выходе параметров за допустимый диапазон.
• Форсунки — дозирующие элементы, формирующие факел и обеспечивающие равномерное распределение топлива по пламенной трубе.
• Сервопривод — механический исполнительный механизм для точного регулирования положения клапанов и подачи топлива.
• Клапан — запорный элемент безопасности, осуществляет аварийное перекрытие подачи газа при срабатывании систем защиты.
• Электроды — рабочие элементы розжига и контроля, выполняют функцию инициирования и мониторинга искрового разряда.

Технические характеристики и эксплуатационные параметры

• Вид топлива: LPG (сжиженный газ).
• Диапазон мощности: 12.5–50 кВт.
• Давление газовой рампы: 9–13 мбар; противодавление: от −0.5 до 1 мбар.
• Электропитание: 220 В; потребляемая мощность 120–220 Вт.
• Уровень шума: 65 дБ; масса: 14 кг; габариты: 48.9 × 33 × 35.3 см.
• Соединение: Rp 1/2"; длина пламенной трубы: 140 мм; исполнение: прогрессивная (ZM‑LN).

Особенности конструкции и преимущества

• Модульная архитектура облегчает доступ к ключевым узлам (насос, форсунки, трансформатор) для оперативного сервисного обслуживания.
• Интегрированная автоматика и топочный автомат обеспечивают последовательный контроль розжига и защиту при отсутствии пламени.
• Сервопривод и регулирующие клапаны гарантируют точное соответствие требуемой тепловой мощности и минимальные отклонения по параметрам нагрузки.
• Компоненты сертифицированы с учетом промышленных стандартов безопасности, что снижает риски при эксплуатации в котельных помещениях.

Монтаж, наладка и регламент обслуживания

• Монтаж выполнять в соответствии с инструкцией производителя: обеспечить правильное фланцевое присоединение и герметичность газовой рампы Rp 1/2".
• Проверять работоспособность датчика пламени, трансформатора розжига и электрических соединений перед каждым запуском.
• Ежегодно — полная проверка топочного автомата, реле давления, состояния форсунок и электродов; при необходимости проводить промывку или замену форсунок.
• Обслуживание сервопривода и запорных клапанов проводится планово для предотвращения заклинивания и обеспечения быстрого срабатывания защит.

Горелка Weishaupt WG10F/0‑D, исп. ZM‑LN представляет собой сбалансированное решение для котельных малой и средней мощности: сочетание точного управления, модульности и встроенных защитных функций делает её предпочтительным выбором при модернизации и проектировании энергоустановок, работающих на LPG.
