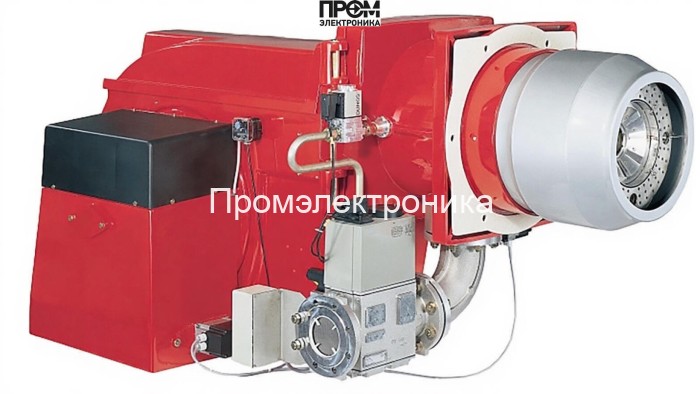

Газовая горелка Weishaupt G70/2-A, DN 150 — техническое описание и состав узлов

Газовая горелка Weishaupt G70/2-A (DN 150, исполнение ZM‑LN, артикул 21770583) — промышленный агрегат для водогрейных и паровых котлов мощностью 700–8500 кВт. Решение спроектировано с приоритетом на надежность, точный контроль горения и соответствие современным требованиям энергоэффективности и экологичности 2026 года. Конструкция обеспечивает стабильную работу в диапазоне противодавления от -2 до 22 мбар и при давлении рампы 40–74 мбар, с электропитанием 220/380 В и классом защиты IP54.

Ключевые технические параметры

• Мощность: 700–8500 кВт
• Номинальный диаметр присоединения: DN 150
• Длина пламенной трубы: 477 мм
• Электропитание: 220/380 В; потребляемая мощность 215–325 Вт
• Электродвигатель привода: 24000 Вт
• Пылевлагозащита: IP54; рабочая температура: -15…+40 °C
• Габариты: 213.7 × 117 × 107.5 см; вес: 390 кг

Основные составные элементы горелки

Ниже перечислены ключевые узлы, их назначение и конструкционные особенности, которые обеспечивают длительную и безопасную эксплуатацию в промышленных системах отопления:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, снабжён системой демпфирования пульсаций и фильтрации, что повышает точность дозирования.
• Датчик пламени — оптический/ионный сенсор контроля присутствия пламени; реализует мгновенную остановку подачи при потухании и интегрируется в систему безопасности.
• Топочный автомат — программируемый контроллер управления процессом розжига, плавной модуляции и диагностикой; поддерживает интерфейсы для удалённого монитора и протоколы 2026 года.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, обеспечивает стабильный запуск в любых эксплуатационных условиях.
• Реле давления — контроль рабочих и аварийных значений давления в рампе; выполняет функции блокировки при отклонениях за пределы допустимых диапазонов (40–74 мбар).
• Форсунки — высокоточные распылители, оптимизированные для равномерного распределения смеси в пламенной трубе длиной 477 мм, снижают эмиссию и улучшают КПД сжигания.
• Сервопривод — обеспечивает регулировку положения клапанов и заслонок для точной модуляции нагрузки и оперативной коррекции состава смеси воздух/топливо.
• Клапан — двухступенчатые запорные и регулирующие элементы с быстрым срабатыванием, совместимые с системами автоматической блокировки.
• Электроды — пара электродов розжига/ионизации с длительным ресурсом и устойчивостью к нагару; выполнены с учетом сервисного доступа.

Особенности эксплуатации и обслуживания

• Рекомендуемый регламент: периодические проверки датчиков, топливного насоса и форсунок; сезонная калибровка реле давления и проверка трансформатора розжига.
• Интеграция с системами удалённого мониторинга и диагностикой ошибок по стандартам отрасли 2026 года обеспечивает предиктивное обслуживание.
• Модульная конструкция упрощает замену сервоприводов, форсунок и электродов без демонтажа основного корпуса.

Weishaupt G70/2-A — выбор для объектов с повышенными требованиями к точности управления горением, энергоэффективности и экологическим нормам. Комплект поставки включает головку сгорания и основные узлы для быстрой установки на фланец DN 150.
