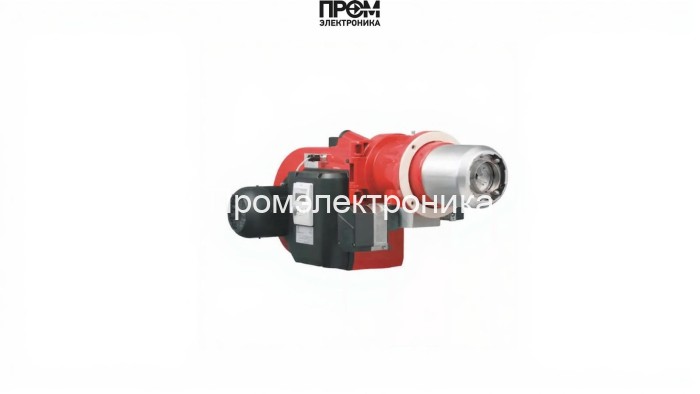

Газовая горелка Weishaupt G 50/1-B (DN80), исп. 3LN — техническое описание

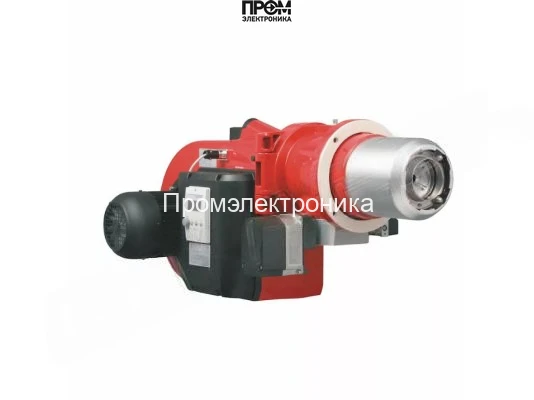

Weishaupt G 50/1-B (DN80) — промышленная газовая горелка прогрессивного исполнения 3LN, сконструированная для точной модуляции тепловой мощности и стабильной работы в условиях изменяющегося противодавления. Решение ориентировано на интеграцию в автоматизированные тепловые узлы и технологические линии, где критичны экономичность сжигания, надежность узлов и простота обслуживания.

Ключевые особенности

• Диапазон мощности: 450–3500 кВт, плавная электронная модуляция;
• Конструкция: откидывающийся корпус для быстрого доступа к обслуживаемым узлам;
• Электропитание: 380 В, электродвигатель 11 кВт, корпус IP54;
• Рабочее противодавление: от -2 до 20 мбар, номинальный диаметр DN80;
• Интеграция: цифровой контроллер W‑FM 100 и разъем eBus для АСУ ТП.

Состав и основные узлы горелки

Конструкция горелки выполнена с акцентом на заменяемость и диагностику ключевых компонентов. В состав устройства входят:

• топливный насос — обеспечивает стабильную подачу топлива при изменяющемся давлении в магистрали и позволяет поддерживать заданную смесь газ/воздух;
• датчик пламени — сенсор ионизационного контроля для мгновенной фиксации потухания и безопасного перехода в аварийный режим;
• топочный автомат — микропроцессорный модуль управления розжигом, модуляцией и аварийной логикой;
• трансформатор розжига — высоковольтный источник для электродов розжига с гарантированной искровой энергией;
• реле давления — контроль минимального/максимального давления воздуха и топлива с аварийной блокировкой;
• форсунки — узлы формообразования факела, выполненные с допусками для стабильного распыла и оптимального горения;
• серводвигатель (сервопривод) — исполнительный механизм управления заслонками и дросселями для точной регулировки соотношения воздух/газ;
• клапан (газовый запорный) — многоуровневая запорная система с электрическим управлением и возвратной пружиной;
• электроды — рабочие и ионизационные электроды с тепло- и коррозионностойким покрытием.

Эксплуатация и сервис

• Регламентное ТО включает проверку уплотнений, состояния форсунок и электродов, очистку смесителя и тестирование топочного автомата.
• Диагностика выполняется через журнал ошибок W‑FM 100 и дистанционные интерфейсы.
• Для повышения эффективности возможна установка частотно-регулируемого привода вентилятора и модуля кислородного регулирования.

Вывод

Weishaupt G 50/1-B (DN80) — оптимальное решение для промышленных котельных и теплогенераторов, где требуются высокая точность модуляции, надежность ключевых узлов и простая интеграция в систему управления. Комплексный набор компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасную, экономичную и контролируемую работу в широком диапазоне нагрузок.
