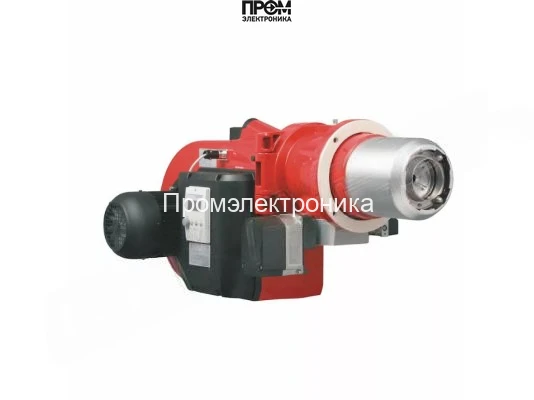

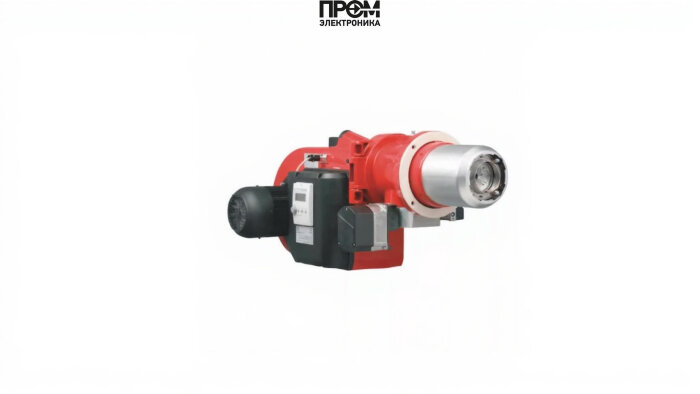

Газовая горелка Weishaupt G 50/1-B, DN65, исп. 3LN

Газовая горелка Weishaupt G 50/1-B DN65 — техническое описание и состав узлов

Газовая горелка Weishaupt G 50/1-B (DN65) представляет собой промышленный модуль для высоконагруженных котельных и технологических установок. Конструкция ориентирована на долговременную эксплуатацию при переменных нагрузках: широкая зона модуляции мощности (450–3500 кВт), цифровое управление и конструктивные решения LowNOx обеспечивают высокую теплотехническую эффективность и соответствие современным экологическим требованиям. Описание выполнено в техническом стиле с фокусом на эксплуатационных и сервисных характеристиках для инженеров и интеграторов систем отопления и автоматизации.

Ключевые функциональные блоки и комплектующие

• Топливный насос — обеспечивает стабильную подачу газа/смеси в рабочую зону, снабжён запорной и фильтрующей секцией для повышения отказоустойчивости.
• Датчик пламени — оптический/ионный модуль контроля наличия пламени с быстрым откликом и интерфейсом для цифрового менеджера горения.
• Топочный автомат — центральный контроллер управления последовательностью старта, мониторинга и защиты, совместим с eBus и протоколами интеграции в АСУ ТП.
• Трансформатор розжига — высоковольтный блок для питания электродов розжига, выполнен с учётом защиты от перенапряжений и помех.
• Реле давления — контролирует избыточное и противоположное давление в топке и подающей линии, обеспечивает автоматическую блокировку при отклонениях.
• Форсунки — комплект сменных форсунок для точной подгонки факела и состава газо-воздушной смеси, оптимизированные для работы в диапазоне 450–3500 кВт.
• Сервопривод — исполнительный механизм регулировки заслонок и гильз, обеспечивает плавную реакцию при модуляции и возможность точной синхронизации с менеджером горения.
• Клапан — модульные газовые клапаны с контролем герметичности, диагностикой состояния и быстродействующей запирающей функцией.
• Электроды — комплект электродов розжига и ионизации, выполненные для длительного ресурса и быстрой замены в полевых условиях.

Технические и эксплуатационные особенности

• Диапазон мощности 450–3500 кВт обеспечивает гибкость применения в паровых и водогрейных котлах.
• Длина пламенной трубы 380 мм и DN65 присоединение — стандартные интерфейсы для промышленной интеграции.
• Электропитание 380 В, электродвигатель 11 кВт, степень защиты IP54 — рассчитано на котельные условия.
• Цифровая модуляция мощности позволяет снизить расход топлива и уменьшить эмиссии NOx при динамических нагрузках.
• Конструкция с откидной крышкой обеспечивает быстрый доступ к узлам обслуживания и снижает время ТО.

Рекомендации по внедрению и обслуживанию

• При проектировании учитывайте совместимость DN65 и требования по противодавлению (от -2 до 20 мбар).
• Регламент обслуживания включает проверку герметичности клапанов, состояние электродов и трансформатора розжига, тест датчика пламени и диагностику топочного автомата каждые 6–12 месяцев.
• Для минимизации простоев рекомендуется иметь в запасе форсунки, комплект электродов, запасной сервопривод и реле давления.
• Интеграция с системами автоматизации через цифровой интерфейс eBus обеспечивает удалённый мониторинг состояния топочных параметров и предиктивное обслуживание.

Weishaupt G 50/1-B DN65 — решение для профессиональной котельной инфраструктуры, где критичны стабильность подачи топлива, точная модуляция и простота сервисного доступа. Техническая комплектация и перечисленные компоненты делают горелку универсальным элементом при модернизации и проектировании энергоэффективных систем 2026 года.
