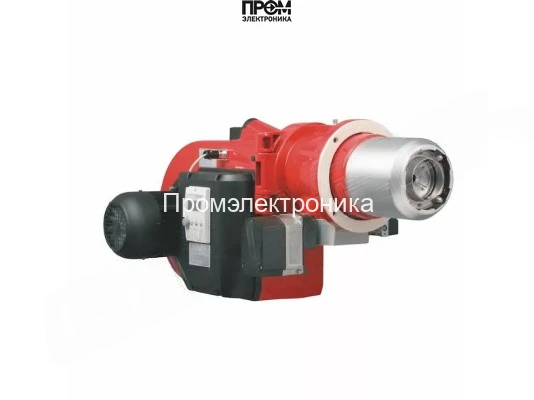

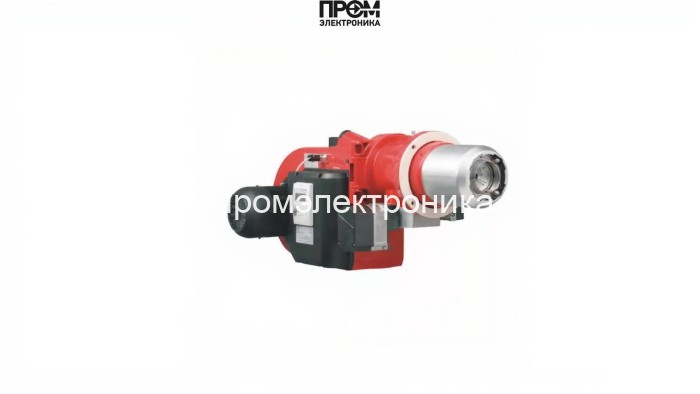

Газовая горелка Weishaupt G 50/1‑B (DN150, исп. 3LN) — техническое описание

Техническое описание предназначено для инженерно‑технического персонала и систем закупок. Горелка Weishaupt G 50/1‑B — промышленный блок мощностью 450–3500 кВт, оптимизированный под высокие требования по надёжности, энергетической эффективности и соответствию экологическим нормам. Описание учитывает основные узлы и детали, принятые в современной практике эксплуатации и сервисного обслуживания.

Ключевые характеристики

• Бренд: Weishaupt (Германия)
• Модель: G 50/1‑B, DN150, исполнение 3LN
• Мощность: 450–3500 кВт
• Длина пламенной трубы: 380 мм
• Электропитание: 380 В, двигатель 11000 Вт
• Класс пылевлагозащиты: IP54
• Противодавление топки: −2…20 мбар
• Вес: 235 кг; габариты: 157.7×82×73 см

Составные части и функциональные модули

В конструкции горелки предусмотрены модульные элементы, обеспечивающие простоту обслуживания и интеграции в автоматизированную систему котельной. Основные компоненты, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает стабильную подачу газа при изменении давления в магистрали и компенсирует колебания в системе.
• Датчик пламени — сенсор контроля наличия факела с быстрым откликом и диагностикой состояния горения.
• Топочный автомат (менеджер горения W‑FM100) — управляет режимами пуска, остановки и модуляции мощности, хранит аварийные логи.
• Трансформатор розжига — формирует высоковольтные импульсы для инициирования искрового зажигания электродов.
• Реле давления — контролирует перепады и сигнализирует о недопустимых условиях в топке и топливной системе.
• Форсунки и смесительный узел LowNOx — обеспечивают равномерное распределение топлива и воздуха, снижая выбросы NOx.
• Сервопривод — точное позиционирование заслонок и клапанов для плавной регулировки производительности.
• Клапан (двойной газовый клапан класса «А») — блок аварийной и рабочей запорной арматуры с высокой степенью герметичности.
• Электроды — элементы розжига и ионизационного контроля, рассчитанные на длительный ресурс при стандартах промышленных нагрузок.

Интеграция и управление

• Поддержка протоколов Profibus/Modbus через шлюз E‑Gate для мониторинга и удалённого управления.
• Настройки и диагностика выполняются через интерфейс W‑FM100 с мультиязычной индикацией.
• Режимы работы: двухступенчатая и модулирующая регулировка мощности, автоматические защитные блокировки по датчикам.

Эксплуатация и сервис

• Рекомендуется регулярная проверка состояния реле давления, клапанов и электродов каждые 6–12 месяцев.
• Модульная компоновка облегчает замену форсунок, трансформатора розжига и сервоприводов без демонтажа основного корпуса.
• Соответствие стандартам EN303/EN676, адаптация под природный и сжиженный газ при переналадке.

Weishaupt G 50/1‑B — решение для промышленных котельных, сочетающее высокую надёжность, простоту сервиса и совместимость с современными системами автоматизации. Конструкция учитывает ключевые узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды), что обеспечивает предсказуемую работу в широком диапазоне нагрузок и упрощённое обслуживание.
