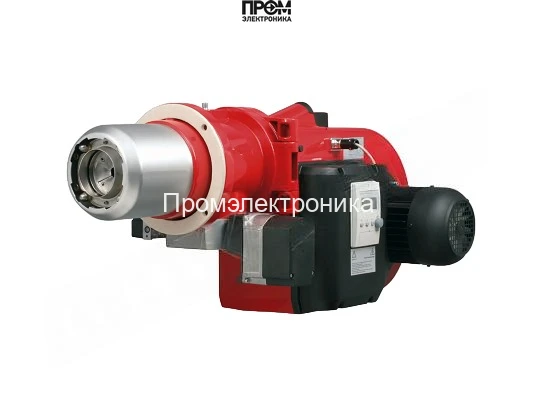

Газовая горелка Weishaupt G 5/1‑D, 2, исполнение ZMID — техническое описание и состав узлов

Газовая горелка Weishaupt G 5/1‑D, 2 (ZMID) представляет собой промышленное пуско‑регулирующее устройство для надёжного сжигания природного и сжиженного газа в диапазоне мощностей 50–940 кВт. Конструкция рассчитана на интеграцию в котлоагрегаты и технологические печи, где требуются высокая точность модуляции, безопасность и простота сервисного обслуживания. Ниже приведено технически выдержанное описание конструкции, принципа работы и ключевых узлов, востребованных при проектировании и эксплуатации в 2026 году.

Ключевые параметры

• Мощность: 50–940 кВт.
• Длина пламенной трубы: 199 мм.
• Электропитание: 220 В / 380 В; электродвигатель 1500 Вт.
• Рабочее противодавление: от −5 до 8 мбар.
• Тип исполнения: прогрессивная (ZMID), фланцевое соединение Rp 2".
• Вес/габариты: 56 кг, 86.8 x 77.5 x 49.4 см.

Конструктивные узлы и основные детали

Горелка собирается из модульных элементов, обеспечивающих быструю замену и диагностику. В составе изделия выделяются следующие критические компоненты:

• Топливный насос — обеспечивает стабильную подачу газа и компенсирует колебания линий питания, выполнен с учётом требований к точности дозирования и быстродействию при модуляции.
• Датчик пламени (ионизационный/оптический) — фиксирует наличие факела в реальном времени и передаёт сигнал в систему безопасности; поддерживает режимы контроля горения при низких нагрузках.
• Топочный автомат — управляющий блок, реализующий логику включения, контроля времени розжига, аварийной блокировки и согласованного управления заслонкой и дросселем.
• Трансформатор розжига — высоковольтный элемент для генерации искры на электродах, рассчитан на длительные циклы запуска и высокий ресурс изоляции.
• Реле давления — обеспечивает контроль газа и противодавления, предотвращая работу при недопустимых параметрах линии.
• Форсунки — специализированные сопла для формирования оптимальной факельной геометрии; допускают замену для корректировки смеси и уменьшения эмиссии.
• Сервопривод — синхронизирует положение воздушной заслонки и газового дросселя при модуляции, обеспечивая точность соотношения воздух/газ.
• Клапан (электромагнитный запорный) — многосекционный, обеспечивает аварийное перекрытие и секционирование газа по категориям безопасности.
• Электроды — розжиговые и ионизационные электроды с быстрым доступом для замены и проверок зазора.

Принцип работы и эксплуатация

• Система обеспечивает плавную двухступенчатую и модулируемую работу при установке электронного регулятора, что повышает КПД котла и уменьшает расход топлива.
• Согласованная работа сервопривода, форсунок и топочного автомата минимизирует колебания состава смеси и обеспечивает стабильность пламени при противодавлениях от −5 до 8 мбар.
• Регламент обслуживания включает проверку электродов, форсунок, топочного автомата, трансформатора розжига и реле давления; рекомендуемая периодичность — согласно техническому паспорту и реальным условиям эксплуатации.

Газовая горелка Weishaupt G 5/1‑D, 2 ZMID — технически выверенное решение для промышленных систем теплогенерации, обеспечивающее точность управления, безопасность и удобство обслуживания в современных энергетических проектах 2026 года.
