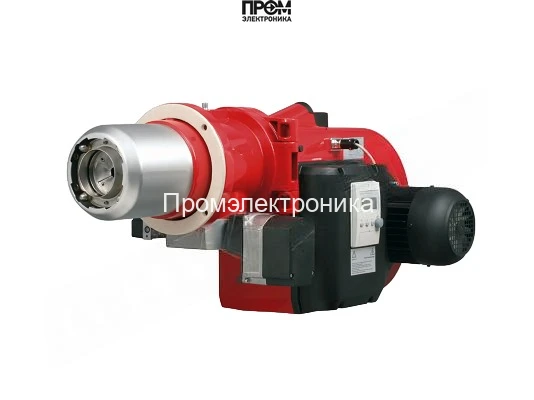

Газовая горелка Weishaupt G 5/1-D, 1, исп. ZMAD

Техническое описание и конструктивные элементы газовой горелки Weishaupt G 5/1‑D, исп. ZMAD

Газовая горелка Weishaupt G 5/1‑D (ZMAD) — промышленное решение для энергоэффективного и экологичного сжигания природного газа с диапазоном мощности 100–940 кВт. Модель разработана для надёжной работы в котельных и технологических установках с возможностью плавно‑двухступенчатого регулирования и последующей электронной модуляции. В конструкции заложены принципы безопасной эксплуатации, быстрой сервисации и минимизации выбросов при корректной настройке газовой рампы.

Ключевые технические параметры

• Мощность: 100–940 кВт;
• Длина пламенной трубы: 199 мм;
• Электропитание: 220/380 В;
• Противодавление: от −2 до 8 мбар;
• Габариты (Ш×В×Г): 86.8×77.5×49.4 см; масса ≈ 56 кг;
• Тип пламенной трубы: стандартная; исполнение: прогрессивное (ZMAD).

Составные узлы и контрольные элементы

Горелка спроектирована как интегрированный блок с откидным корпусом для быстрого доступа к огневой части. Основные узлы включают:

• топливный насос и газовая рампа — обеспечивают стабильную подачу топлива и уравновешивание давления на форсунках;
• форсунки — формируют факельное распределение газа в огневой голове;
• датчик пламени (ионизационный или оптический) — сенсор контроля наличия горения и сигнальной безопасности;
• топочный автомат (управляющий модуль LFL или аналог) — реализует логику запуска/остановки, блокировок и последовательности розжига;
• трансформатор розжига и электроды — формируют искровой розжиг и устойчивую ионизационную схему проверки пламени;
• реле давления и фильтры — контроль входного давления газа и защита топливной системы;
• сервопривод — обеспечивает плавное изменение положения заслонок и модуляцию мощности;
• клапан (запорный и предохранительный) — гарантирует герметичность и аварийное перекрытие подачи топлива.

Обслуживание и эксплуатация

• Монтаж на фланец стандартного исполнения; адаптация под конкретную топку осуществляется подбором газовой рампы и регуляторов;
• Рекомендуемая периодичность проверок: ежегодная комплексная инспекция узлов — форсунок, электродов, сервопривода и автоматики;
• Условия эксплуатации: −15…+40 °C, закрытые помещения; обязательна корректная настройка реле давления и фильтрации газа;
• Безопасность достигается сочетанием аппаратных блокировок и встроенной автоматики топочного автомата.

Weishaupt G 5/1‑D обеспечивает стабильную работу при широком диапазоне нагрузок, лёгкую интеграцию в существующие системы управления котельными и высокий уровень соответствия современным требованиям энергоэффективности и экологичности.
