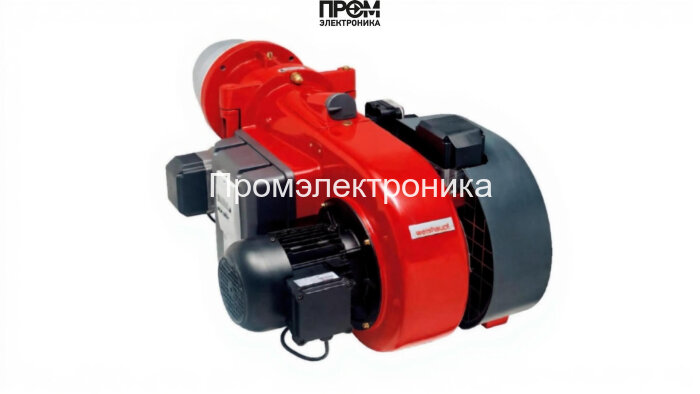

Газовая горелка Weishaupt G 1/1‑E — техническое описание и состав узлов

Предлагаемая газовая горелка Weishaupt G 1/1‑E предназначена для промышленного и коммунально‑бытового применения в котельных и теплогенераторах. Модульная моноблочная конструкция оптимизирована для надёжной длительной работы при диапазоне мощности 30–335 кВт и противодавлении от −2 до +4 мбар. Электропитание — 220 В. Техническая реализация фокусируется на стабилизации пламени, безопасности газовой магистрали и удобстве сервисного доступа.

Ключевые технические параметры (для SEO 2026)

• Модель: Weishaupt G 1/1‑E (исполнение ZMAE)
• Диапазон мощности: 30–335 кВт
• Тип регулирования: прогрессивный (плавная двухступенчатая модуляция)
• Пламенная труба: стандартная, длина 112 мм
• Рабочее противодавление: −2…+4 мбар
• Питание: 220 В, однофазное
• Габариты: 79.9×72.8×38.8 см; масса: 39 кг
• Присоединение газа: Rp 1"

Конструкция и состав основных узлов

Корпус горелки выполнен как моноблок с откидывающейся дверцей для быстрого сервиса. В составе прибора интегрированы следующие критические элементы:

• Топливный насос — обеспечивает стабильную подачу топлива и точность дозирования при изменениях давления в магистрали;
• Датчик пламени — фотодатчик/ионный контроль присутствия горения для немедленной блокировки при пропадании факела;
• Топочный автомат — цифровой блок управления (W‑FM) с алгоритмами самодиагностики и защитными процедурами запуска/остановки;
• Трансформатор розжига — генератор высокого напряжения для искрообразования на электрода‑системе;
• Реле давления — сигнализация и аварийное отключение при выходе давления за допустимые пределы;
• Форсунки — высокоточные распылители/дроссели для равномерного распределения газа в смесительной зоне;
• Сервопривод — исполнительный элемент для управления воздушной заслонкой и регулирования соотношения воздух/газ;
• Клапан (двойной газовый клапан класса «A») — основная запорно‑предохранительная группа с электромагнитным управлением;
• Электроды — заземлённые и зажигающие электроды для стабильного и контролируемого поджига;

Особенности эксплуатации и обслуживания

• Система управления поддерживает протоколы удалённой диагностики и обновления параметров, что облегчает интеграцию в современные SCADA/отдалённые системы мониторинга (актуально для 2026 года).
• Регламентные операции: проверка герметичности клапанов и состояния форсунок — минимум раз в год; проверка датчика пламени и реле давления при каждом пуске после ремонта.
• Рекомендуется контролировать качество газа и профиль сетевого давления для предотвращения преждевременного износа топливного насоса и форсунок.

Преимущества

• Высокая стабильность горения при колебаниях противодавления;
• Комплект элементов безопасности (реле давления, двойной клапан, датчик пламени) для соответствия современным нормам;
• Удобство обслуживания за счёт модульной компоновки и доступа к ключевым узлам.

Weishaupt G 1/1‑E — надёжное решение для модернизации котлов и создания энергоэффективных модульных котельных, где важны точность управления горением, безопасность и простота технического обслуживания.
