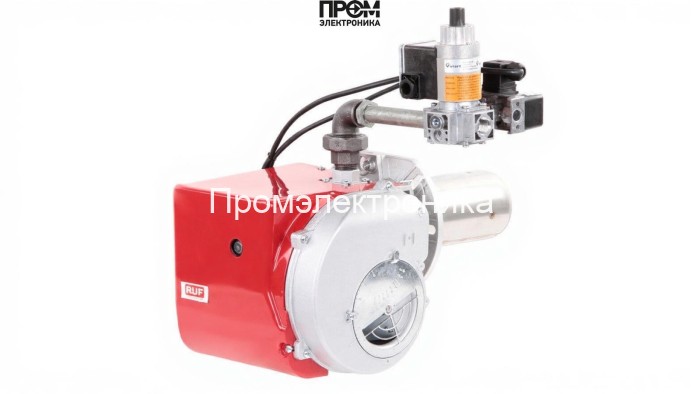

Газовая горелка RUF RTG 6 L185 MV-DLE 205 — техническое описание

Газовая горелка RUF RTG 6 L185 MV-DLE 205 (артикул: RU17040020-RU19990466) — промышленный теплогенерирующий модуль для водогрейных и паровых котлов средней мощности. Разработана и выпускается брендом RUF (Страна бренда: Россия). Конструкция и эксплуатационные параметры адаптированы для стабильной работы в системах отопления, технологического пара и тепловых пунктов коммерческих и промышленных объектов.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 34 до 70 кВт
• Исполнение: одноступенчатая
• Тип и габариты пламенной трубы: удлиненная, длина 185 мм, диаметр 95 мм
• Электропитание: 220 В
• Электродвигатель: 90 Вт
• Давление газа рампы: от 0.2 до 2.5 мбар
• Противодавление: от 0 до 3 мбар
• Расход газа: от 3.4 до 7 нм³/ч
• Класс пылевлагозащиты: IP40
• Вес и габариты: 10 кг; 33.7x24.3x24.6 см
• Комплектация: с головой сгорания / с газовой рампой

Конструкция и состав горелки

• Корпус и монтажная плита — обеспечивает жёсткое крепление к котлу и гашение вибраций.
• Головa сгорания — формирует устойчивую факельную конфигурацию в пламенной трубе (в комплекте при поставке).
• Газовая рампа — распределительный блок с регулировкой давления (комплектация: с газовой рампой; рабочее давление рампы: 0.2–2.5 мбар).
• Пламенная труба — удлинённая труба длиной 185 мм и диаметром 95 мм для стабильного горения при изменении нагрузки.
• Электродвигатель 90 Вт — приводит в действие воздуходув/механизмы регулировки, рассчитан на питание 220 В.
• Блок автоматизации и запорно-регулирующая арматура — для обеспечения одноступенчатой работы и безопасности.

Примеры реального применения

• Коммерческое отопление: теплоцентры малого и среднего размера, где требуется модулирование на фиксированной ступени мощности 34–70 кВт.
• Пищевые производства и прачечные: подача горячей воды и пара при стабильной нагрузке.
• Тепловые пункты зданий: интеграция в существующие котельные как сменный или резервный теплогенератор.
• Малые промышленные установки: технологические циклы, требующие стабильной подачи тепловой мощности и низкого расхода топлива (3.4–7 нм³/ч).

Преимущества

• Экономичность — низкий расход газа при заявленной мощности.
• Компактность — габариты 33.7x24.3x24.6 см и масса 10 кг упрощают монтаж и обслуживание.
• Надёжность — простая одноступенчатая схема и проверенные узлы RUF.
• Универсальность монтажа — противодавление 0–3 мбар позволяет интегрировать горелку в большинство котловых камер.
• Безопасность — наличие стандартных средств автоматизации и класс защиты IP40.

Обслуживание и эксплуатация

• Регламентные работы: визуальная проверка головы сгорания и пламенной трубы, очистка газовой рампы, проверка уплотнений и давления газа не реже одного раза в год.
• Электрические проверки: контроль электропитания 220 В, проверка обмоток двигателя 90 Вт и состояния контактов автоматического блока.
• Диагностика работы: измерение расхода газа (3.4–7 нм³/ч) и контроль стабильности пламени в удлинённой пламенной трубе.
• Рекомендации по хранению: сухое помещение, исключающее воздействие агрессивной пыли и влаги выше класса IP40.

Совместимость: для каких котлов подходит

• Водогрейные котлы средней мощности (34–70 кВт).
• Небольшие паровые котлы и парогенераторы при условии согласования противодавления и системы отбора газа.
• Котлы с отдельной топочной камерой, допускающие установку удлинённой пламенной трубы диаметром 95 мм.

FAQ — ответы на частые вопросы

• Можно ли использовать горелку при высоком противодавлении? Производитель допускает противодавление от 0 до 3 мбар; при превышении требуется согласование с сервисом.
• Какая комплектация поставки? В стандартной комплектации — горелка с головой сгорания и газовой рампой; возможны дополнительные опции по запросу.
• Какова гарантия и сервис? Гарантийные обязательства и сервисные условия зависят от поставщика — уточняйте при заказе.
• Совместима ли с автоматикой котла? Да, при соблюдении электрических интерфейсов 220 В и требований по давлению газа рампы (0.2–2.5 мбар).

Для проектных консультаций и покупки оборудования обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать модификацию, организовать поставку и монтаж с учётом ваших технологических требований.

Техническая информация приведена на основе спецификации модели RUF RTG 6 L185 MV-DLE 205. Перед монтажом и началом эксплуатации необходима проверка соответствия параметров котла и условий эксплуатации.
