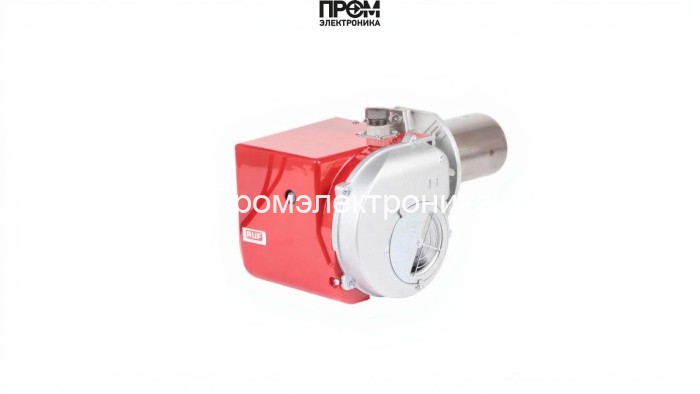

Газовая горелка RUF RTG 12

Газовая горелка RUF RTG 12 — техническое описание и руководство по эксплуатации

Предназначена для автоматизированного сжигания природного и сжиженного газа в промышленных и технологических установках. Модель RUF RTG 12 (арт. RU17170010) характеризуется одноступенчатым управлением, надёжной конструкцией и соответствием требованиям по выбросам (3 класс по EN 676). Рекомендуется для котлов малой и средней мощности с рабочим диапазоном 49–120 кВт, с учётом конструктивных особенностей котла эффект применения оптимален до 96 кВт по паспорту конкретных агрегатов.

Ключевые технические параметры

• Вид топлива: природный газ (ГОСТ 5542-2014) или сжиженный газ (ГОСТ 34858-2022).
• Мощность горелки: от 50 до 120 кВт (рабочий диапазон 49–120 кВт).
• Расход газа: от 5 до 12 нм³/ч.
• Тип исполнения: одноступенчатая, тип пламенной трубы — стандартная, длина 158.5 мм, диаметр 101 мм.
• Электропитание: 220 В, 50 Гц (допуск -15% / +10%).
• Электродвигатель вентилятора: 130 Вт.
• Противодавление: от 0 до 3.5 мбар.
• Класс пылевлагозащиты электрических компонентов: IP40.
• Габариты / вес: 338×243×246 мм, 10.5 кг.

Конструкция и комплектация

• Корпус — компактный коррозионно-стойкий корпус с эргономичным кожухом для защиты внутренних узлов.
• Огневая голова — стандартная в комплекте (опция — удлинённая голова), стакан огневой головы и диффузор с регулируемым зазором.
• Вентилятор с экономичным электрическим приводом 130 Вт для подачи воздуха и продувки.
• Топочный автомат LME — управление последовательностью розжига, контролем пламени (ионизационный электрод) и защитными блокировками.
• Газовая рампа (правая/левая установка), штекер для электроподключения, монтажный фланец с теплоизоляционной прокладкой.

Преимущества

• Высокая надёжность автоматических циклов розжига и контроля пламени.
• Низкий уровень выбросов NOx (менее 80 мг/кВт·ч), соответствует экологическому 3 классу.
• Упрощённое техническое обслуживание благодаря модульной конструкции и эргономичному доступу к узлам.
• Защита электрических цепей: от перепада напряжения, неверного подключения штекеров и внешних помех.

Эксплуатация и техобслуживание

Условия размещения: сухие чистые помещения без едких паров и повышенной запылённости, температура эксплуатации 0…+40 °C; недопустимо прямое воздействие осадков и солнечных лучей. Перед газовой рампой обязательна установка фильтра и ручного запорного крана.

• Ежедневный визуальный осмотр: целостность кожуха, отсутствие видимых утечек газа и посторонних предметов у входа воздуха.
• Еженедельные проверки: контроль сигнализации автоматики, индикаторов состояния и индикатор пламени.
• Раз в 3–6 месяцев: проверка и чистка ионизационного электрода, осмотр огневой головы и диффузора, очистка фильтра газа.
• Годовое сервисное обслуживание: проверка реле давления воздуха, герметичности газовой рампы, тестирование защитных блокировок и электрических соединений.

Примеры реального использования

• Отопительные котельные малой мощности: замена устаревших горелок на современную RUF RTG 12 даёт рост надёжности и снижение выбросов.
• Теплогенераторы на предприятиях пищевой и деревообрабатывающей отрасли для сушки продукции с контролируемым режимом горения.
• Технологические установки и сушильные барабаны на производстве — стабильно поддерживаемая температура за счёт точного управления подачей воздуха.

Совместимость с котлами

Подходит для установки на отопительные и водогрейные котлы, теплогенераторы, сушилки и другие промышленные установки. Перед установкой необходимо сверить паспорта котла и горелки по мощности, диаметру фланца, противодавлению и условиям монтажа. Для оптимальной работы рекомендуется использование фильтра газа и соблюдение требований к тяге и вентиляции котельного помещения.

FAQ — частые вопросы

• Можно ли эксплуатировать при уличной установке? Нет — конструкция рассчитана на эксплуатацию в крытых помещениях без осадков и прямого солнечного воздействия.
• Какой интервал обслуживания? Ежедневный визуальный контроль, ежемесячная/квартальная проверка узлов, годовое сервисное обслуживание специализированной организацией.
• Какие средства защиты встроены? Контроль пламени ионизационным электродом, реле давления воздуха, электромагнитный запорный клапан, блокировки при отсутствии сигнала пламени и при аварийных напряжениях.
• Требуется ли специальное топливо? Используются природный и сжиженный газ в соответствии с указанными ГОСТами.

При выборе и закупке оборудования обращайтесь в компанию Промэлектроника — профессиональный поставщик горелочного оборудования. Для консультации и оформления заказа пишите: sales@prom-elec.com. Специалисты компании помогут подобрать оптимальную комплектацию и обеспечат сервисное сопровождение.

Примечание: перед монтажом и вводом в эксплуатацию необходимо согласовать проект установки с инженерной службой и соблюдать требования нормативных документов по газоснабжению и пожарной безопасности.
