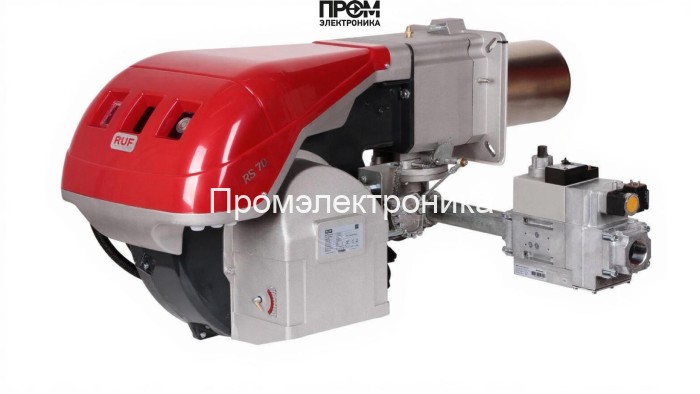

Газовая горелка RUF RS 70 TL MB-DLE 415

Газовая горелка RUF RS 70 TL MB-DLE 415 — профессиональное техническое описание

Предлагаемая модель RUF RS 70 TL MB-DLE 415 спроектирована для стабильной и экономной теплогенерации в промышленных и коммунально-бытовых системах. Горелка обеспечивает регулируемую теплопроизводительность в диапазоне 192–814 кВт, двухступенчатое управление и удлинённую пламенную трубу 260 мм для работы в глубоких теплообменных камерах. Конструкция адаптирована к электропитанию 220/380 В, рабочим условиям при температуре 0–40 °C и противодавлению до 8 мбар; класс защиты IP44 обеспечивает надёжность в стандартных промышленных помещениях.

Ключевые технические характеристики

• Мощность: 192–814 кВт; расход газа: 46.5–81.4 нм³/ч.
• Двухступенчатое управление для оптимизации расхода топлива и снижения износа.
• Электропитание: 220/380 В; электродвигатель 1100 Вт; потребляемая мощность 1400 Вт.
• Длина пламенной трубы: 260 мм; тип соединения: Rp 2".
• Класс защиты: IP44; уровень шума ≈75 дБ; масса ≈70 кг.

Конструкция и основные узлы горелки

• Голова сгорания — формирует стабильный факел и обеспечивает равномерное распределение тепла по поверхности теплообменника.
• Топочная (пламенная) труба 260 мм — удлинённая труба для обеспечения глубокой зоны горения и минимизации обратных потоков.
• Газовая рампа и форсунки — точная дозировка и распыление топлива, поддержание давления рампы 5.1–15.7 мбар.
• Топочный автомат (система управления) — реализует двухступенчатую логику, контроль безопасности и последовательность пуска/остановки.
• Трансформатор розжига и электроды — инициирование искрового разряда и поджиг смеси в головке сгорания.
• Датчик пламени — контролирует наличие устойчивого горения и блокирует подачу топлива при его отсутствии.
• Реле давления — мониторинг и аварийная защита по перепаду давления газа и противодавлению в топке.
• Топливный насос и клапан — обеспечение корректного давления топлива на форсунки и аварийное перекрытие подачи газа.
• Сервопривод — точная позиция заслонок и переключение ступеней мощности для поддержания заданного режима работы.

Эксплуатация, сервис и безопасность

• Пуск и наладка должны выполняться при соблюдении рабочих давлений: рампа 5.1–15.7 мбар, противодавление 0–8 мбар.
• Регулярное техобслуживание: ежемесячная визуальная проверка головы сгорания и электродов; годовая очистка пламенной трубы и проверка форсунок.
• Проверка электрической части: состояние трансформатора розжига, заземления и исправность датчика пламени и реле давления.
• Рекомендуется использование фильтрации газа и стабилизаторов питания для продления срока службы электроники и привода.

RUF RS 70 TL MB-DLE 415 — универсальное решение для водогрейных и паровых котлов мощностью ~200–800 кВт; подходит для блочно-модульных и стационарных котельных. Техническая компоновка и стандартный фланцевый выход Rp 2" обеспечивают быструю интеграцию и минимальные сроки монтажа. При проектировании тепловых схем и выборе узлов отдавайте приоритет проверенной последовательности пусковых алгоритмов, корректной настройке реле давления и своевременной калибровке датчика пламени — это основа безопасности и эффективности работы в 2026 году и далее.
