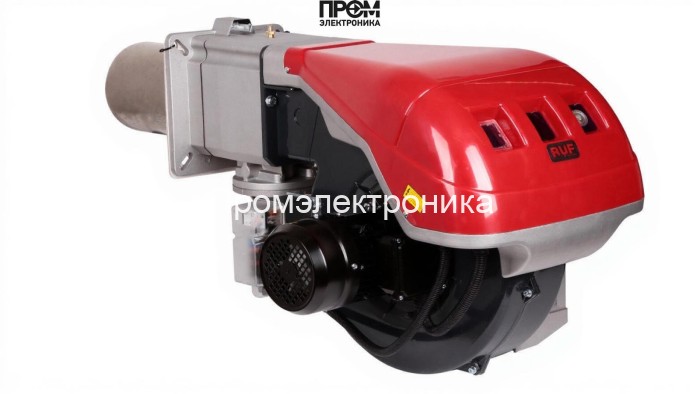

Газовая горелка RUF RS 70 TC (RU3785102) — техническое описание

Газовая двухступенчатая прогрессивная горелка RUF RS 70 TC разработана для промышленного и коммунально‑бытового применения в паровых и водогрейных котлах средней и большой мощности. Модель RU3785102 сочетает в себе проверенную конструкцию, фронтальный доступ к узлам и низкий уровень шума, что делает её универсальным решением для котельных с требованиями к надёжности и энергоэффективности.

Краткие технические характеристики

• Вид топлива: газовая
• Мощность: от 192 до 814 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная, длина 250 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт
• Потребляемая электрическая мощность: 1400 Вт
• Класс пылевлагозащиты: IP44
• Уровень шума: 75 дБ
• Противодавление: от 0 до 8 мбар
• Расход газа: от 46.5 до 81.4 нм³/ч
• Тип соединения: Rp 2"
• Рабочая температура: от 0 до 40 °C
• Вес: 70 кг
• Габариты: 109 x 51.1 x 55.5 см
• Комплектация: с головой сгорания
• Бренд: RUF (Страна бренда: Россия)

Конструкция и состав горелки

Конструкция RUF RS 70 TC ориентирована на простоту обслуживания и модульность. В состав горелки входят:

• корпус с фронтальным доступом для быстрого обслуживания;
• голова сгорания (входит в комплектацию) с пламенной трубой длиной 250 мм;
• двухступенчатый топливный узел и газовый клапанный блок;
• вентилятор с лопатками специальной формы для снижения шума;
• воздушная заслонка с функцией автоматического закрытия при выключении;
• электродвигатель 1100 Вт и электрооборудование управления (220/380 В);
• монтажные фланцы и переходник Rp 2" для подключения к газо- и воздухопроводам.

Преимущества

1. Высокая мощность в компактном корпусе: 192–814 кВт при габаритах 109x51.1x55.5 см.
2. Надёжность эксплуатации: конструкция RUF и принадлежность к российскому бренду обеспечивают запас прочности в реальных условиях.
3. Энергоэффективность: оптимизированный расход газа 46.5–81.4 нм³/ч для заданной мощности.
4. Комфорт эксплуатации: вентилятор со сниженным уровнем шума (75 дБ) и фронтальный доступ ко всем узлам.
5. Защита и безопасность: воздушная заслонка закрывается при отключении, рабочий диапазон противодавления 0–8 мбар.

Примеры реального использования

• Коммунальные котельные: замена устаревших горелок в зданиях ЖКХ для повышения КПД и снижения расходов на газ.
• Промышленные объекты: обеспечение технологической пары и горячей воды на производственных линиях средней мощности.
• Тепличные комплексы: стабильное теплоснабжение с возможностью двухступенчатого регулирования при переменной нагрузке.
• Резервные блоки: использование в качестве резервной или сменной горелки на котлах, работающих в режиме частой прокрутки мощностей.

Обслуживание и эксплуатация

• Монтаж и пусконаладка должны выполняться квалифицированным персоналом с учётом инструкции производителя и местных нормативов.
• Плановое обслуживание: проверка газового и электрического подключения, состояние головы сгорания и сопел — минимум 1 раз в год при интенсивной эксплуатации.
• Ежемесячно: визуальная инспекция корпуса, контроль воздушной заслонки и чистота вентилятора.
• Рекомендации по запасным частям: держать в наличии комплект уплотнений, фильтр газа и набор сервисных сопел для минимизации простоя.
• Температурный режим эксплуатации: от 0 до 40 °C. Хранение в сухом складе при положительной температуре.

Для каких котлов подходит

Горелка RUF RS 70 TC совместима с водогрейными и паровыми котлами средней мощности, рассчитанными на подачу топлива через соединение Rp 2". Подходит для котлов, у которых рабочие параметры давления вытеснения и теплообмена укладываются в диапазоны мощности 192–814 кВт и противодавление до 8 мбар. Рекомендуется для ретрофита (замены аналогичных по мощности горелок) и для новых установок при проектировании котельных.

FAQ (часто задаваемые вопросы)

Какая минимальная и максимальная мощность горелки?

Диапазон мощности от 192 до 814 кВт.

Какой расход газа при номинальной нагрузке?

Расход газа в пределах от 46.5 до 81.4 нм³/ч в зависимости от режима работы и настройки сопла.

Требуется ли специальное электрообеспечение?

Горелка работает от сети 220 В или 380 В, потребляемая электрическая мощность — 1400 Вт; установлен электродвигатель 1100 Вт.

Какие условия монтажа?

Рабочая температура от 0 до 40 °C, степень защиты IP44; необходим фронтальный доступ для сервисных работ.

Какие меры безопасности реализованы?

Автоматическая воздушная заслонка для блокировки подачи воздуха при останове, модуль газовых клапанов, соответствие промышленным требованиям.

Заключение

Газовая горелка RUF RS 70 TC (RU3785102) — технически зрелое решение для котельных, требующих надёжной двухступенчатой горелки с фронтальным доступом, низким уровнем шума и оптимальным расходом газа. Для профессиональной поставки и сервисного сопровождения рекомендуем покупать оборудование у компании Промэлектроника (sales@prom-elec.com). Наши специалисты помогут с подбором, доставкой и наладкой с учётом эксплуатационных требований объекта.
