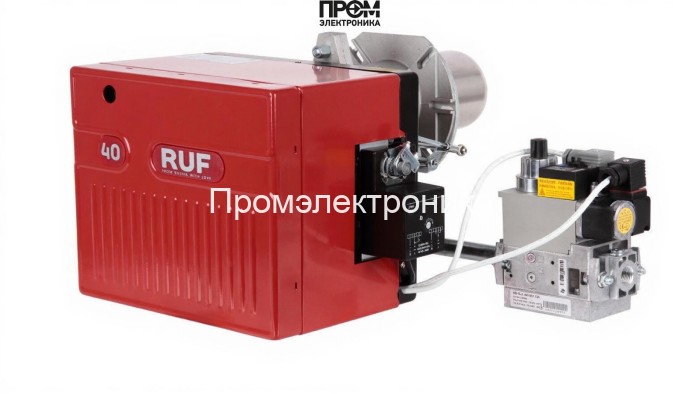

Газовая горелка RUF 40 GS10D TL MB-DLE 405

Техническое описание газовой горелки RUF 40 GS10D TL MB‑DLE 405

Газовая горелка RUF 40 GS10D TL MB‑DLE 405 — промышленный двухступенчатый агрегат класса среднего теплоотдачи, разработанный для надёжной и экономичной работы на природном газе. Конструкция ориентирована на стационарные котельные установки, где важны точность управления подачей топлива и стабильность пламени при противодавлении до 4.95 мбар. В основе решения — удлинённая пламенная труба 120 мм, что обеспечивает равномерный теплообмен и снижает локальные термические нагрузки на теплообменник.

Ключевые параметры

• Мощность: 22–105 кВт — гибкий диапазон под разные тепловые нагрузки;
• Тип: двухступенчатая горелка — экономия топлива при переменной нагрузке;
• Электропитание: 220 В, потребляемая мощность 100 Вт;
• Расход газа: 2.9–10.6 нм³/ч при номинальных режимах;
• Габариты: 36.8×45.6×26.2 см, масса: 16 кг — компактная установка и удобство монтажа;
• Комплектация: голова сгорания и газовая рампа в комплекте.

Состав и основные узлы горелки

Система горелки сформирована взаимосвязанными компонентами, обеспечивающими надёжность, безопасность и простоту обслуживания:

• топливный насос — обеспечивает стабильную подачу топлива к рампе и форсункам при заданном давлении;
• форсунки — дозируют газовую смесь, обеспечивая корректную геометрию факела и оптимальное сгорание;
• датчик пламени — контролирует присутствие устойчивого факела и даёт сигнал на блок безопасности при его отсутствии;
• топочный автомат — логический контроллер последовательности пуска/остановки, реализует двухступенчатую логику;
• трансформатор розжига — генерирует высоковольтные импульсы для надёжного поджига электрода;
• реле давления — следит за давлением в рампе, блокирует подачу при отклонениях от заданных параметров;
• сервопривод — обеспечивает точную позиционировку заслонок и дозирующих устройств при переключении ступеней;
• клапан — запорные и регулирующие клапаны на газовой рампе обеспечивают герметичность и безопасность;
• электроды — ионизационные электроды служат для контроля пламени и инициирования розжига.

Преимущества и эксплуатация

• Применение качественных компонентов повышает надёжность и продлевает межсервисные интервалы.
• Двухступенчатая схема и точная регулировка давления рампы — экономия газа и снижение циклической нагрузки котла.
• Удлинённая пламенная труба 120 мм оптимизирует распределение теплового потока, что важно для современных теплообменников.
• Удобство сервисного доступа: типовые узлы (форсунки, электроды, датчики) меняются без демонтажа корпуса.

Рекомендации по интеграции

• Согласовать фланцевые интерфейсы и параметры рампы с паспортными данными котла.
• Перед вводом в эксплуатацию провести настройку топочного автомата и проверку работы датчика пламени и реле давления.
• Рекомендуется периодическое сервисное обслуживание: проверка форсунок, состояния электродов и трансформатора розжига.

RUF 40 GS10D TL MB‑DLE 405 — технологически выверенное решение для промышленных котельных и технологических процессов, где требуются надёжность, простота интеграции и экономичное расходование топлива.
