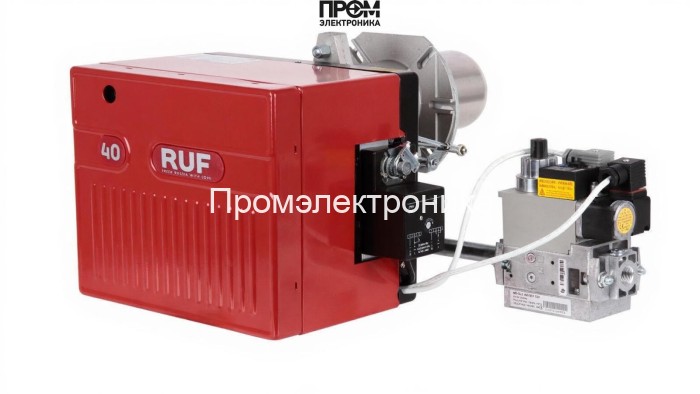

Газовая горелка RUF 40 GS10D TC MB-DLE 405 — техническое описание

Газовая горелка RUF 40 GS10D TC MB-DLE 405 (бренд RUF, производство: Россия) — компактное двухступенчатое устройство для эффективного сжигания газа в котельных и технологических установках. Конструкция и параметры разработаны для надежной работы при малых и средних нагрузках: мощность горелки — от 22 до 105 кВт, расход газа — от 2.9 до 10.6 нм³/ч при давлении рампы от 1.3 до 12 мбар. Питание выполняется от сети 220 В, потребляемая электрическая мощность — 100 Вт.

Ключевые технические характеристики

• Вид топлива: газовая
• Диапазон мощности: 22–105 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 110 мм
• Давление газа (рампа): 1.3–12 мбар
• Противодавление: 0–4.95 мбар
• Потребляемая мощность: 100 Вт, питание 220 В
• Расход газа: 2.9–10.6 нм³/ч
• Габариты: 36.8 × 45.6 × 26.2 см; Вес: 16 кг
• Комплектация: с головой сгорания / с газовой рампой

Конструкция и состав горелки

Горелка RUF 40 GS10D TC MB-DLE 405 состоит из конструктивно завершённых узлов, обеспечивающих стабильное и безопасное горение:

• каркас и монтажная плита с креплениями для установки на котёл;
• электродвигатель и вентилятор подачи воздуха;
• голова сгорания со стандартной пламенной трубой длиной 110 мм;
• газовая рампа с регуляторами давления и запорной арматурой;
• электроника управления двухступенчатым режимом и защитной автоматики;
• кабельные вводы и разъёмы для подключения 220 В и сигналов контроля.

Преимущества

• Универсальность — подходит для широкого диапазона тепловых нагрузок 22–105 кВт;
• Надёжность — минимальное энергопотребление (100 Вт) и российская сборка;
• Гибкость настройки — регулировка давления рампы 1.3–12 мбар и работа при противодавлении до 4.95 мбар;
• Простота монтажа и замены — компактные габариты и готовая комплектация с головой сгорания;
• Экономичность — оптимальный расход газа 2.9–10.6 нм³/ч в зависимости от нагрузки.

Области применения — примеры реального использования

• Котельные бюджетных и коммерческих объектов: отопление административных зданий, складов и производственных помещений;
• Малые промышленные процессы: поддержание технологических температур в сушильных, мойочных и тепловых установках;
• Резервные и аварийные системы отопления: применение в составе модульных каскадов и резервных котлов;
• Паровые и водогрейные котлы малой и средней мощности, где требуется точная двухступенчатая регулировка тепловой нагрузки.

Обслуживание и эксплуатация

Для обеспечения долговечной и безопасной работы рекомендуется следовать регламенту:

• плановый осмотр и чистка головы сгорания и пламенной трубы не реже 1 раза в год;
• проверка состояния газовой рампы и уплотнений перед сезоном эксплуатации;
• контроль электрических соединений и состояния автоматики при отключениях питания;
• мониторинг давления газовой рампы и противодавления в газоходе в рабочих режимах;
• использование оригинальных запасных частей и компонентов при ремонте.

Благодаря простой конструкции и доступным компонентам техническое обслуживание может выполняться сервисными инженерами предприятий или специализированными бригадами.

Совместимость с котлами

Горелка RUF 40 GS10D TC MB-DLE 405 предназначена для установки на водогрейные и паровые котлы малой и средней мощности с фланцевым или адаптируемым соединением. Рекомендуется применять на котлах, рассчитанных на диапазон тепловой мощности 20–110 кВт; актуальна для следующих типов:

• водогрейные стальные и чугунные котлы отопления;
• паровые котлы лабораторного и технологического назначения;
• модульные секционные котлы с возможностью двухступенчатого управления.

FAQ — часто задаваемые вопросы

• Вопрос: Подходит ли модель для низконапорного газа?
  Ответ: Да — рампа рассчитана на давление 1.3–12 мбар; допускается работа при небольшом противодавлении до 4.95 мбар.
• Вопрос: Нужно ли специальное подключение электропитания?
  Ответ: Питание стандартное 220 В, потребляемая мощность 100 Вт; требуется отдельная линия с защитой автомата.
• Вопрос: Какие комплектующие входят в поставку?
  Ответ: Горелка поставляется с головой сгорания и газовой рампой; возможна адаптация под конкретный котёл.
• Вопрос: Кто выполняет гарантийное и сервисное обслуживание?
  Ответ: Рекомендуется обращаться к официальным сервис-партнёрам или дилерам, имеющим квалификацию по газовому оборудованию.

Для точного подбора, адаптации и заказа оборудования обращайтесь к поставщику Промэлектроника: кратко и надёжно — sales@prom-elec.com. При обращении укажите модель RUF 40 GS10D TC MB-DLE 405 и параметры котла для оперативного подбора комплектации.

Техническое описание составлено с учётом эксплуатационных и монтажных требований; перед установкой следует ознакомиться с паспортом изделия и инструкцией по технике безопасности.
