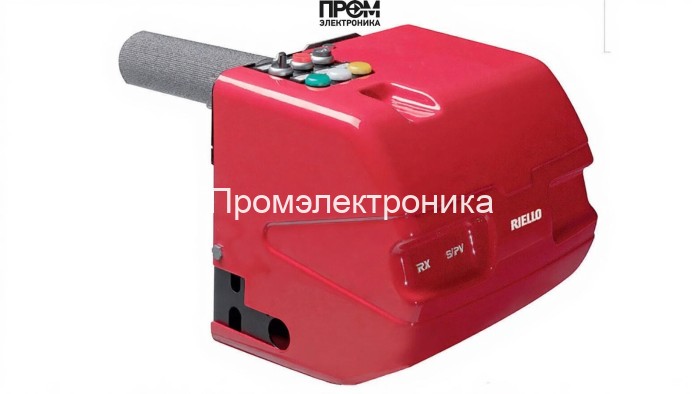

Газовая горелка Riello RX 120 S/PV — техническое описание и состав узлов

Riello RX 120 S/PV — промышленная прогрессивная газовая горелка среднего класса, разработанная для экономичного и стабильного сжигания природного и сжиженного газа в диапазоне мощностей 37–122 кВт. Конструкция ориентирована на долговременную эксплуатацию в котельных, парогенераторах и технологических печах при рабочей температуре от 0 до 40 °C. Описание и перечень узлов приведены с акцентом на эксплуатационные характеристики, техническое обслуживание и интеграцию в автоматизированные тепловые контуры.

Ключевые функции и преимущества

• Прогрессивный режим модуляции обеспечивает плавную подстройку мощности, снижая расход топлива и выбросы.
• Модульная конструкция упрощает доступ к сервисным узлам и сокращает время регламентных работ.
• Встроенные интерфейсы управления позволяют интегрировать горелку в современные BMS и системы удалённого мониторинга.
• Оптимизированная геометрия головы сгорания и форсунок гарантирует стабильный факел на диапазоне нагрузок.

Состав основных узлов

• Топливный насос — обеспечивает стабильную подачу газовой смеси и постоянство давления в рампе.
• Датчик пламени — ионизационного или оптического типа, выполняет функцию контроля наличия факела и блокировки при его потере.
• Топочный автомат (блок управления) — реализует логику розжига, контроля и последовательности безопасности, поддерживает режимы модуляции.
• Трансформатор розжига — формирует напряжение для электрода розжига, обеспечивая надёжное воспламенение.
• Реле давления — контролирует давление газа в системе и участвует в защитных алгоритмах при аварийных перепадах.
• Форсунки — комплект регулируемых сопел для точной подачи горючей смеси, оптимизированы под диапазон 37–122 кВт.
• Сервопривод — исполнительный элемент для управления положением клапана и регулировки подачи воздуха/газа в прогрессивном режиме.
• Клапан — модуль газового запора с быстрым срабатыванием для обеспечения безопасности и точного дозирования топлива.
• Электроды — искровые и контрольные электроды для розжига и диагностики пламени.

Технические данные и рекомендации по эксплуатации

• Мощность: 37–122 кВт; длина пламенной трубы: 392 мм; давление рампы: 19.7–74.8 мбар.
• Электропитание: 220 В; класс защиты: IP40; масса: 27 кг; габариты: 64.6 x 34.2 x 31.9 см.
• Рекомендации по монтажу: установка на фланец котла, соблюдение зон обслуживания и соединений с системой газоподачи и электропитанием.
• Обслуживание: проверка датчика пламени и электродов, чистка форсунок и камеры смешения, проверка реле давления и состояния клапанов — согласно регламенту производителя.

Заключение

Riello RX 120 S/PV представляет собой сбалансированное решение для современных котельных, где требуются точность модуляции, простота технического обслуживания и высокая надёжность узлов. Правильная настройка топливного насоса, реле давления, сервопривода и регулярная проверка датчика пламени и трансформатора розжига обеспечат длительный ресурс и безопасность эксплуатации.
