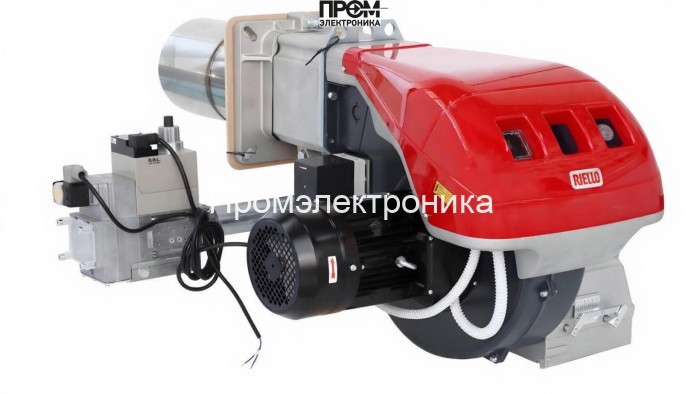

Газовая горелка Riello RS 70 TL FS1 MB 412/1 — техническое описание и состав

Техническое описание предназначено для инженеров и специалистов по монтажу котельного оборудования. Представленная горелка Riello RS 70 TL FS1 в комплекте с рампой MB 412/1 — профессиональное решение для котлов мощностью от 192 до 814 кВт. Нивелирование выбросов, точная модуляция и повышенная надёжность сделаны ключевыми задачами при проектировании данного исполнения.

Ключевые конструктивные узлы

В корпусе и системе управления горелки реализованы проверенные промышленные компоненты, обеспечивающие стабильную работу в диапазоне эксплуатационных температур и давлений. Основные элементы, входящие в конструкцию и контролируемые при пусконаладочных работах:

• топливный насос — обеспечивает стабильную подачу газовой смеси к рампе и форсункам;
• датчик пламени — оптический/ионный контроль наличия устойчивого горения;
• топочный автомат — модуль управления режимами горения и логикой безопасности;
• трансформатор розжига — генератор высокого напряжения для ионизации и поджига;
• реле давления — контроль давления газа в рампе и аварийная блокировка при отклонениях;
• форсунки — распределяют топливо по головке сгорания для равномерного факела;
• сервопривод — механическая модуляция заслонок и клапанов в зависимости от команды автоматики;
• клапан — запорный и регулировочный элементы газовой магистрали;
• электроды — контроль розжига и измерение параметров плазмы горения.

Технические характеристики и эксплуатационные данные

• Мощность: 192–814 кВт — широкий диапазон применения от средних до крупных котлов;
• Длина пламенной трубы: 385 мм, диаметр Ø179 мм — удлинённая труба для оптимального теплообмена;
• Электропитание: 220/380 В, электродвигатель 1100 Вт, потребляемая мощность 1400 Вт;
• Рабочее давление рампы: 21.3–50.2 мбар, расход газа: 19–81 нм³/ч;
• Тип соединения: Rp 1 1/2″; класс защиты корпуса: IP40, электрозащита: IP44;
• Рабочая температура: 0…40 °C; масса: 72 кг; габариты: 122.5×51.1×55.5 см.

Особенности монтажа и обслуживания

• Монтаж и пусконаладка должны выполняться квалифицированным персоналом с проверкой герметичности рампы и корректностью работы реле давления и датчика пламени.
• Регулярная проверка топочного автомата и трансформатора розжига снижает риск отказов при запуске.
• Профилактическая чистка форсунок и проверка сервоприводов обеспечивают точную модуляцию и экономию топлива.

Преимущества в промышленной эксплуатации

Riello RS 70 TL FS1 сочетает в себе простоту интеграции с существующими котельными установками и современные требования по экологичности. Наличие отдельных контролируемых модулей (насос, клапан, сервопривод, датчик пламени, реле давления) позволяет быстро локализовать и устранить неисправность, минимизируя простои. Конструкция рассчитана на длительную эксплуатацию при высоких циклах включений и обеспечивает стабильную модуляцию тепловой нагрузки.

Рекомендуется учитывать параметры газовой рампы и возможные требования к подаче питания при проектировании электрических вводов и системе автоматизации котельной.
