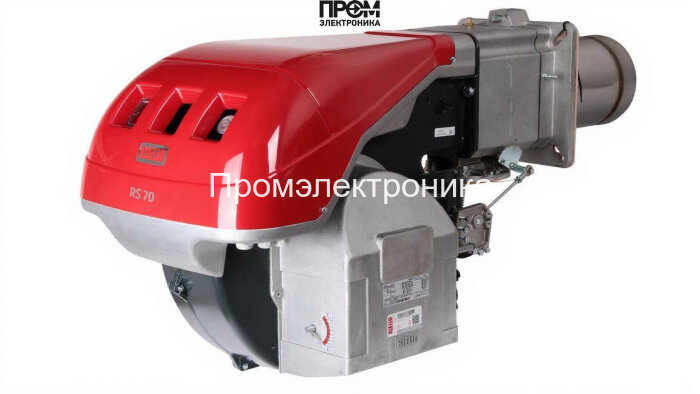

Газовая горелка Riello RS 70 TC FS1 — техническое описание

Газовая горелка Riello RS 70 TC FS1 (артикул 20194283) — двухступенчатое промышленное решение для теплогенераторов средней мощности. Модель обеспечивает рабочий диапазон мощности от 192 до 814 кВт, низкий уровень выбросов (1 класс по EN 676) и предназначена для эксплуатации в температурном диапазоне от 0 до +40 °C. При подборе и покупке оборудования рекомендуем обращаться к компании Промэлектроника — sales@prom-elec.com.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 192 до 814 кВт
• Исполнение: двухступенчатая (прерывистый режим)
• Длина пламенной трубы: 250 мм; диаметр: 179 мм
• Электропитание: 220 В / 380 В, питание исполнительных узлов от сети 230 В
• Электродвигатель: 1100 Вт; потребляемая электрическая мощность: 1400 Вт
• Расход газа: от 19 до 81.4 нм³/ч
• Противодавление: от -0.9 до 8 мбар
• Класс пылевлагозащиты: IP40; класс электрозащиты: IP44
• Уровень шума: 86 дБ
• Габариты (ДxШxВ): 109 x 51.1 x 55.5 см; вес: 70 кг
• Комплектация: поставляется с головой сгорания; газовая рампа — отдельно (по заказу)

Конструкция и состав горелки

Конструктивно Riello RS 70 TC FS1 представляет собой модульную сборку, упрощающую обслуживание и модернизацию:

• голова сгорания и пламенная труба (стандартная, Ø179 мм, L=250 мм);
• центробежный вентилятор с S‑образными лопастями для снижения шума;
• электродвигатель 1100 Вт и сервопривод для дроссельных (газовых и воздушных) заслонок;
• дроссельная заслонка для регулирования подачи газа на первой/второй ступени;
• базовая автоматика управления горением с функцией самодиагностики (возможна опция — комплект для диагностики: ПО + кабель);
• монтажная рама, панели доступа и интерфейсы для подключения к газовой рампе и системам защиты.

Преимущества и эксплуатационные достоинства

• Низкие выбросы NOx (1 класс по EN 676) — соответствует современным экологическим требованиям.
• Широкий диапазон мощности (192–814 кВт) — подходит для разных типов котлов и тепловых установок.
• Двухступенчатая регулировка — экономичное включение и снижение частоты переключений.
• Удобный доступ к узлам — техническое обслуживание без демонтажа корпуса.
• Высокая надежность: защита IP40/IP44, устойчивость к перепадам противодавления (-0.9…8 мбар).
• Низкий шум при работе благодаря конструктивным особенностям вентилятора; при необходимости возможна установка звукоизолирующего кожуха.

Реальные примеры использования

• Паровые и водогрейные котельные на промышленных предприятиях для технологического нагрева и поддержания технологических циклов.
• Теплогенераторы предприятий пищевой и мукомольно‑кондитерской отрасли — стабильность работы при пиковых нагрузках.
• Коммунальные котельные и локальные теплоисточники для объектов здравоохранения, школ и административных зданий.
• Резервные и пиковые установки в системах централизованного теплоснабжения благодаря быстрому запуску и надежной двухступенчатой работе.

Обслуживание и эксплуатация

Рекомендованный набор процедур по эксплуатации и ТО:

• периодическая проверка герметичности газовой магистрали и состояния дроссельных заслонок;
• очистка пламенной трубы и головки сгорания не реже одного раза в сезон или согласно инструкции в зависимости от качества топлива;
• проверка и смазка подшипников вентилятора при плановом техобслуживании;
• контроль электрических соединений, защитных заземлений и целостности кабелей (IP44);
• проверка работы сервоприводов и корректировки пропорций газ/воздух при вводу в эксплуатацию и после капитального ремонта;
• настройка автоматики и тестирование функций самодиагностики; использование опционального диагностического комплекта ускоряет поиск неисправностей.

Для максимальной надежности рекомендуются ежегодные регламентные работы авторизованным сервисом. Запчасти и дополнительные модули (рампы, реле максимального давления, комплект для сжиженного газа) поставляются по отдельному заказу.

Совместимость с котлами

• водогрейные и паровые котлы средней мощности;
• файер‑тюб (fire‑tube) и вотер‑тюб (water‑tube) теплогенераторы при наличии соответствующего фланцевого и газового подключения;
• промышленные и коммунальные котельные, блочные котельные установки и резервные источники тепла.

FAQ — часто задаваемые вопросы

• Подходит ли эта горелка для сжиженного газа (LPG)? — Да, возможна комплектация комплектом для сжиженного газа, приобретаемым отдельно.
• Требуется ли отдельная газовая рампа в комплекте поставки? — В базовой комплектации горелка поставляется с головой сгорания; газовая рампа поставляется отдельно и подбирается по проекту.
• Какие требования по вентиляции котельной? — Необходимо обеспечить приток свежего воздуха и отвод продуктов сгорания в соответствии с действующими нормами и инструкцией изготовителя.
• Можно ли установить звукоизоляцию? — Да, опционально можно установить кожух со звукоизоляцией для снижения уровня шума.
• Какая автоматика управления используется? — Стандартная автоматика с самодиагностикой; доступен диагностический комплект (ПО + кабель) для подключения к ПК.

Для расчета полной стоимости с учётом необходимых опций и подбора комплектующих (рампа, реле давления, комплекты для LPG и т. д.) обращайтесь к специалистам Промэлектроника: sales@prom-elec.com. Наши инженеры помогут подобрать конфигурацию с учётом параметров котла, противодавления и условий эксплуатации.

Длина пламенной трубы, диаметр, диапазон расхода газа, электрические параметры и габариты — все эти характеристики обеспечивают простоту интеграции Riello RS 70 TC FS1 в промышленную и коммунальную инфраструктуру с минимальными доработками. Надёжность, экологичность и удобство обслуживания делают эту модель рациональным выбором для объектов с требованиями к качеству горения и длительной эксплуатации.
