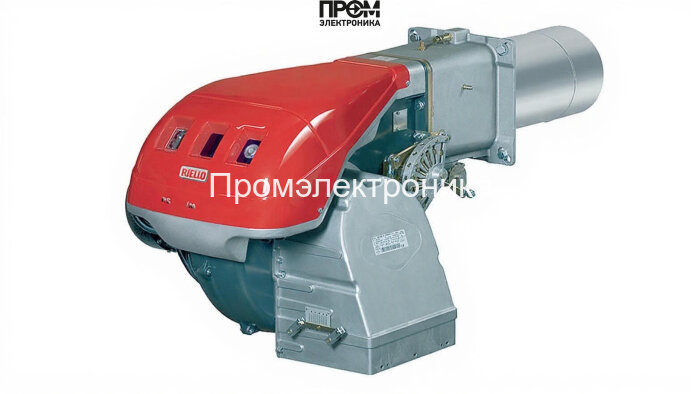

Газовая горелка Riello RS 70/M TL FS1 — техническое описание и составные узлы

Riello RS 70/M TL FS1 — промышленная прогрессивно‑модулируемая газовая горелка, созданная для стабильной и экономичной работы в диапазоне 150–930 кВт. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры, интеграцию в котельные установки и сервисные требования. Текст ориентирован на SEO 2026: ключевые запросы — «газовая горелка Riello RS 70/M TL FS1», «модулируемая горелка 150-930 кВт», «удлинённая пламенная труба 179×385 мм», «встроенная автоматика горелки» — используются естественно и равномерно по всему тексту.

Ключевые характеристики

• Диапазон мощности: 150–930 кВт — обеспечивает гибкость при подборе для водогрейных и паровых котлов.
• Пламенная труба: удлинённая, Ø179 × L385 мм — снижает тепловую нагрузку на топку.
• Электродвигатель: 1100 Вт; потребляемая мощность: 1400 Вт.
• Расход газа: 15–93 нм³/ч; противодавление: −1 … 9 мбар.
• Классы защиты: IP40 (пылевлагозащита) / IP44 (электрозащита); рабочая температура 0…+40 °C.

Составные компоненты и их назначение

Конструкция RS 70/M TL FS1 включает набор узлов, отвечающих за подачу топлива, розжиг, контроль горения и защиту. Обязательные детали и их функции:

• Топливный насос — обеспечивает стабильное давление подачи топлива в магистраль при изменениях рабочего режима и предотвращает пульсации расхода.
• Датчик пламени — контролирует наличие и стабильность факела; интегрируется с системой безопасности для немедленной блокировки при пропадании пламени.
• Топочный автомат — центральный контроллер, реализующий модуляцию мощности, логику розжига, защитные сценарии и интерфейс с внешней автомацией котельной.
• Трансформатор розжига — обеспечивает стабильное искровое зажигание электродов при любых стартах, компенсируя колебания питающего напряжения.
• Реле давления — мониторинг газового и дымового давления; выполняет защитную блокировку при выходе параметров за пределы нормы.
• Форсунки — формируют факел по заданной геометрии пламенной трубы; конструкция форсунок оптимизирована для равномерного сгорания и низких выбросов.
• Сервопривод — точное управление положением клапанов и заслонок в режиме модуляции, обеспечивает плавную регулировку мощности.
• Клапан — основной запорный и предохранительный элемент газовой линии, снабжён электрическим управлением и механическими стопорами.
• Электроды — искровой розжиг и мониторинг пламени; рассчитаны на длительный ресурс работы в условиях высокотемпературной зоны.

Интеграция и обслуживание

• Поставляется с головкой сгорания; газовая рампа — опция для проектной адаптации под существующую магистраль.
• Монтаж и наладка — только специалистами с допуском к газовому оборудованию: проверка герметичности, настройки противодавления и калибровка датчика пламени.
• Плановое ТО: чистка головки и форсунок, проверка топочного автомата, тестирование реле давления и трансформатора розжига каждые 12 месяцев.
• При интеграции с АСУ ТП рекомендуется настроить аварийные сценарии по датчику пламени, реле давления и состоянию сервоприводов.

Riello RS 70/M TL FS1 спроектирована для длительной промышленной эксплуатации: сочетание модулируемой автоматики, усиленных узлов розжига и комплексной системы защиты обеспечивает экономичность, безопасность и простоту сервисного обслуживания.
